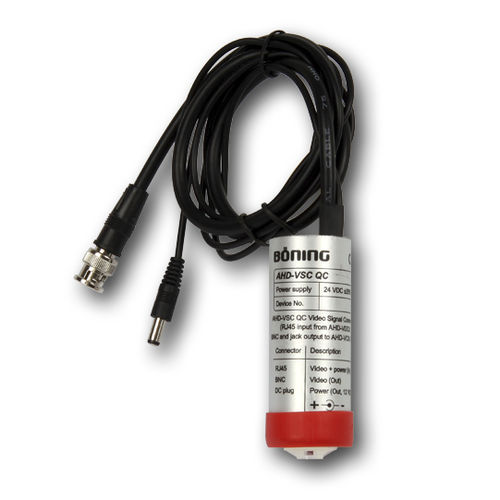

信号変換器 AHD-VSC QC

アナログデジタル船用

ビデオ信号変換器AHD-VSC QCは、ビデオ4画面プロセッサユニットAHD-VCS Q4-1とビデオ分配制御装置AHD-VDCUをCAT5ケーブルで接続するために使用します。AHD-VDCUへの4分割映像信号の伝送と、映像4分割プロセッサユニットへの電源供給が可能です。 製品の特徴 プロセッサーユニットのビデオモニター出力に接続するBNCプラグコネクター付き接続ケーブルをあらかじめ設定した筒型プロテクションボックス プロセッサーユニットの12VDC電源用のプラグコネクター付き接続ケーブル（設定済み RJ45ソケット（CAT5ストレートパッチケーブルでビデオ分配制御ユニットAHD-VDCUの最後のビデオ入力チャネルにプラグ接続するため プロセッサーユニットの4画面ビデオ出力信号をビデオ分配器およびコントロールユニットAHD-VDCUに送信 ビデオ分配制御ユニットAHD-VDCUからの24VDC電源を、プロセッサ・ユニットに必要な12VDC電源に変換（デフォルト 内部電子回路をモールド化し、保護性能を向上
