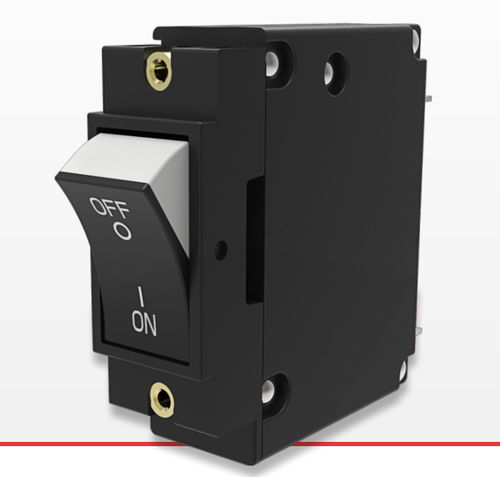

ボート用サーキットブレーカー J

油圧-磁性

Jシリーズは、コンパクトなサイズで最大20アンペア、最大遮断容量10,000アンペアのサーキットプロテクタを提供します。奥行き2.13インチ（54.10mm）、高さ2.25インチ（57.15mm）の薄型サーキット・ブレーカでありながら、その性能は高電力密度のアプリケーションに理想的です。 また、アークスプリッターリテーナーと一体化した加圧壁により、磁気誘導式スプリッタープレートを使用して冷却を促進するなど、アークチャンバーの性能も向上しています。その結果、迅速なトリップと冷却を確実に行い、深刻な機器の損傷や火災を防ぐことができます。 この最大20アンペアのサーキットブレーカーは、ハンドル、フラットまたはカーブしたロッカー・スタイルのアクチュエータを備えた1～3極のブレーカーとして構成可能で、複数の端子オプションを提供します。 代理店の承認：UL 489、cULus、IEC / EN60947-2に認定されたTUV アンペア数 ：最大20アンペア 電圧：最大240VAC 最大遮断容量：10,000アンペア、5,000アンペア TUV 仕様 代理店承認 - UL 489、cULus、IEC / EN 60947-2、CCCに認定されたTUV 充電数 - 1〜3極 利用可能なディレイ - 瞬時、ウルトラショート、ショート、ミディアム、ロング、ショートハイインラッシュ、ミディアムハイインラッシュ、ロングハイインラッシュ 最大電流および電圧定格 - 1〜20A、最大240V 最大遮断能力 - 10,000アンペア; 5,000アンペア TUV 利用できる回路 - シリーズトリップ アクチュエータのスタイル - 2色フラットVisi-Rocker 単色フラットVisi-Rocker プッシュリセット 2色フラットVisi-Rocker プッシュリセット単色フラットVisi-Rocker 2色カーブVisi-Rocker 単色カーブVisi-Rocker 端子オプション - .250 QCタブ 8-32ネジ（オプション：バスタイプ、上向きラグ付き、30度曲げ、バックコネクト） 10-32ネジ（オプション：バスタイプ、上向きラグ付き、30度曲げ、バックコネクト） M4ネジ（オプション：逆ラグ付き、バックコネクト） M5ネジ（オプション：バスタイプ、逆ラグ付き、30度曲げ、バックコネクト） マウント方法 - フロントパネル
