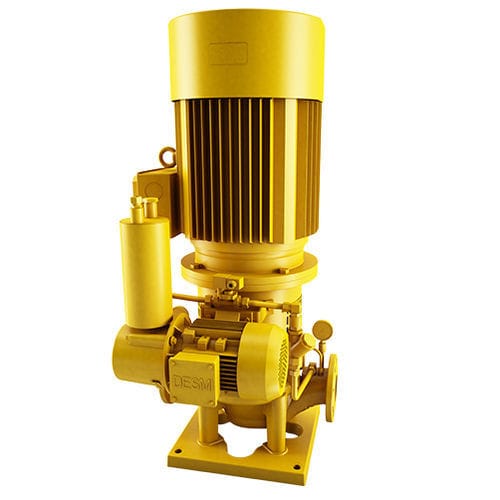

船用ポンプ B114N

吸引水遠心

DESMI B114のプライミングポンプは、独自の電動機で駆動されます。 DESMIポンプは自吸式ではない遠心ポンプに取り付けるために設計されており、ポンプユニットを自吸式にすることができます。ポンプユニットを作動させるためには、送出管を遮断する必要があります（例えば、逆流防止弁など）。 DESMI B114のプライミングポンプは自前の電動機で駆動します。呼び水ポンプの吸込側とメインポンプの吸込側はパイプ(C)、フィルター(D)、逆流防止弁(H)で接続されています。 フィルタ(D)は呼び水ポンプへの固形物の侵入を防ぎ、逆流防止弁(H)は呼び水ポンプ停止時の逆流を防止するためのものです。主ポンプの吸込揚程が正の場合、電磁弁(E)は、ポンプと呼び水ポンプが停止しているときに、呼び水ポンプを通過する水が不意に流れるのを止めます。 プライミングポンプの吐出側には、システムを起動する前に水を充填しなければならない補助タンク(B)が設けられています。プライミング時には空気が逃げ、水がポンプ内を循環することで密閉性と冷却性が確保されます。 機能説明。 始動スイッチがＯＮに切り替わると、タイマーＴ１に制御電流が供給され、タイマーＴ１が作動し（配線図参照）、電磁弁がリレーコイルＫ１と共に作動し、これにより呼び水ポンプ電動機が始動する。 タイマーＴ１に設定された時間が経過すると、スイッチＴ１がＯＮとなり、主ポンプへのリレーコイルＫ２が作動して主ポンプ用電動機が起動する。 主ポンプが主ポンプ出口の圧力スイッチで設定された値以上の圧力を発生させると、主ポンプへのリレーコイルＫ２が作動し、主ポンプ用電動機が起動する。
