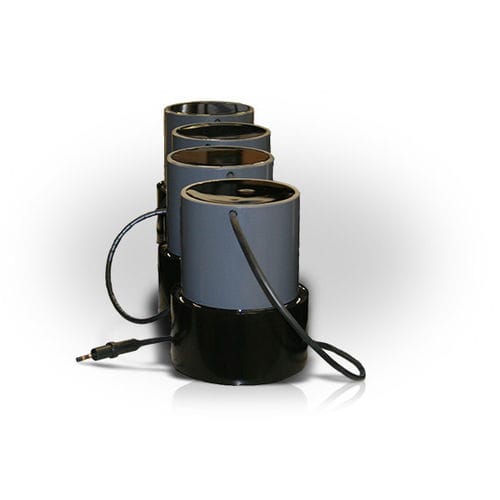

船用ソナー 3300

船用マルチビーム高解像度

優れたサブボトムイメージ ワイドバンドフルスペクトルCHIRPサブボトム技術 複数の設定オプション 全深度対応 高浸透・高解像度 EdgeTechは、さまざまな船体搭載型海底プロファイリングシステムを設計・開発してきました。これらのシステムはすべてEdgeTechのFull Spectrum®テクノロジーに基づいており、従来の海底システムと比較して、浸透力の向上や高解像度など、いくつかの明確な利点があります。先細りの波形スペクトルにより、深さに対して実質的に一定の解像度を持つ画像が得られます。もう一つの利点は、有効なトランスデューサーの開口部におけるサイドローブが減少することです。掃引周波数の帯域幅が広いため、トランスデューサーのサイドローブが平滑化されます。その結果、サイドローブがほとんどないビームパターンが得られます。 EdgeTechシステムの主な特徴のひとつは、同時に複数のピンを水柱に投入できることです。深海調査の場合、エッジテック・システムは水中で複数のピングを積み重ね、軌跡分解能を向上させることができ、高度情報は各ピングのリターンデータを識別するために使用されます。 典型的な過去の3300のインストールは、アプリケーションと船舶の要件に応じて異なる周波数で2×2、3×3、4×4、5×5のアレイ構成に基づいています。
