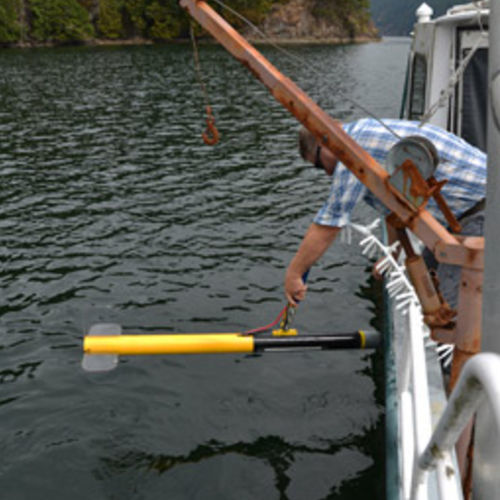

船用ソナー BlackFin 1100

側面走査型

Imagenex Model 873 "BlackFin "は、フル機能のデュアルチャンネル、高解像度、サイドスキャンソナーです。 BlackFinは、Windows™ベースのラップトップまたはデスクトップPCへの高速イーサネット接続を組み込んだ、手頃な価格の非常にユーザーフレンドリーなシステムです。ズームウィンドウは、リアルタイムのデータ取得を中断することなく、ターゲット調査のために利用可能です。 データはリアルタイムで、速度補正の有無にかかわらず、ユーザーが選択可能な9つのカラーテーブルで表示されます。 特徴 片側2000点の高解像度データ 水深1000mまで対応 23m（75フィート）トウケーブル付属 LAN対応 トラックプロッタ内蔵 リアルタイムで.XTFに記録 プログラム可能なIPアドレス 用途 港湾監視 サーチ＆リカバリー 法執行業務 沈没木材の回収 測量 科学調査 環境調査 水中ハードウェア仕様 周波数 1.1 MHz トランスデューサー トランスデューサ片側1基、20º傾斜 トランスデューサーのビーム幅 0.25° x 60° レンジ分解能 レンジスケール÷1000、レンジスケール÷2000 パルス長 10 μs CW / CHIRP 最大動作深度 1000 m (~3000') 最大ケーブル長ケーブル長 600 m (~2000') インターフェース 2線式イーサネット・エクステンダー コネクタ ウェット嵌合可能（Subconn MCBH4M-AS） 電源 40 - 55 VDC、3ワット以下、 表面インターフェースボックスから供給 外形寸法 直径89mm（3.5インチ）×長さ1420mm（56インチ 空気中重量 15.5kg（34ポンド） 水中重量 12.7 kg（28 ポンド） 素材 6061-T6アルミニウム 仕上げ 陽極酸化処理、粉体塗装 水中考古学
