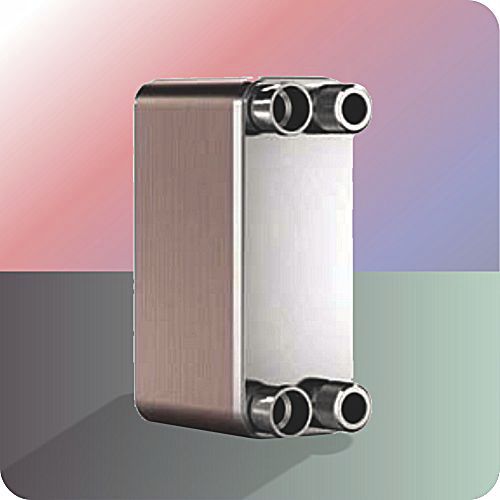

プレート式熱交換器 SPB / SPBT series

SPB＆SPBTシリーズ コンパクトろう付けプレート熱交換器（BPHE）は、各プレート間に充填材を有する波形チャネルプレートのプレートパッケージとして構成されています。 真空ろう付け工程の間、充填材はプレート間のすべての接触点でろう付けされた接合部を形成し、複雑なチャネルを形成する。 BPHEは、異なる温度の媒体をチャネルプレートで区切って近接させることを可能にし、1つの媒体からの熱を非常に高い効率で他方の媒体に伝達することを可能にします。 コンセプトは、古いプレートとフレーム技術に似ていますが、ガスケットとフレーム部品はありません。 シンプル、柔軟性、費用対効果の高い チャネルプレートは、メディアごとに別々の回路を形成します。 チャンネルプレートの数、タイプ、構成は、必要な熱特性を提供するために容易に変化します。 ワンパス構成では、2 つのフローが各チャネルプレートを通して連続しています。 2 パス構成では、2 つのフローは特殊なチャネルプレートによってリダイレクトされ、直列に接続された 2 つのユニットに相当します。 1パスと2パス構成に加えて、デルは、他のさまざまな実行およびカスタマイズされたソリューションを提供しています。 熱交換器内の流れは、異なる目的を達成するために異なる方法で配置することができます。 これらのBPHEでは、効率が向上するため、逆電流の流れがより一般的です。 また、これらのBPHEは、浸水式蒸発器などのアプリケーションで、必要に応じて同時流量を使用します。 カスタマイズされた」最適化とカスタマイズ。 パフォーマンス」信頼性、エネルギー効率、費用対効果が高い。 経済的」最適な材料使用.
