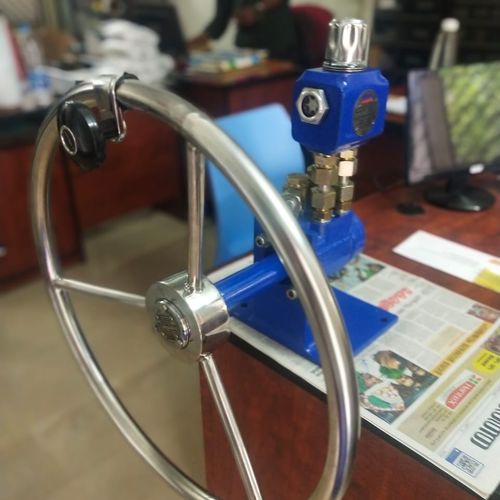

モーターボート用ステアリングシステム Tuna

油圧式

モデル：マグロを軽巡洋艦などに搭載する予定です。 1.ハネムーンボート 2.4-6人乗りボート 3.ミニ救急車/救助 技術的な指定 仕様 - マグロ 油圧アクチュエータラムサイズ(mm) - 16 油圧アクチュエータ推力 @40kg/cm2 (Kgf) - 240kgf (2350N) 油圧トルク｜180mm (45°) - 43.2kgf (424N) ティラーアーム長｜220mm (35°) - 52.8kgf (518N) 油圧アクチュエータストローク - 260mm ティラーアームターン - Upto45°両側 ステアリングシステム ターン数 標準-2+2 オプション - 1+1 マニュアル - 油圧駆動システム 中小型船の95％が選択している手動駆動方式では、アンジュリ材やステンレス鋼で作られたステアリングホイールは、ステアリングコラムを駆動するためのキー付きハブを備えています。ステアリングホイールを回転させることによって、ドライバーは楽にシステムにオイルをポンプすることができます。ステアリングホイールの異なるサイズと形状は、私たちによって提供されています。 バランス型ハイドロリックリニアアクチュエータ ティラーアームを船体の左右にスムーズかつ正確に回転させるために、バランス型油圧リニアアクチュエータを計画しています。このアクチュエータの両側には給油口が設けられており、そこからアクチュエータのピストンに油を供給することができます。ヘルムポンプからリニアアクチュエータに加圧されたオイルが供給されると、どの供給口にオイルが供給されるかによって、ピストンロッドは前進または後退します。このアクチュエータのピストンロッドエンド/ラムエンドは、ティラーアームに結合可能なフレキシブルコネクタを備えています。運転者がステアリングホイールを一方に回転させると、回路内に充填されたオイルが回路の一方の側から他方の側に流れます。
