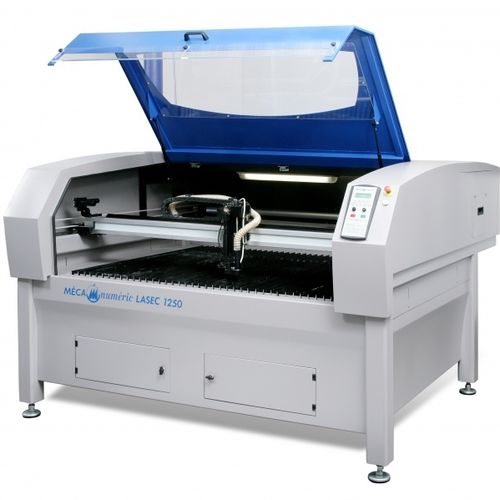

固定テーブル、移動ガントリー、固定レーザー、移動ミラー。この装置はベクトル モードの切断およびラスター モードの彫版を実現できます。
アプリケーションの例を参照してください:
ベルト
皮革家具
寄木細工
寄木細工
レーザー切断と彫刻
以下の材料の切断や彫刻に最適な装置です:
.プラスチック(PVCベース:化学的リスクを除く)
.合成樹脂
.木材および副産物
.皮革
.軟石、大理石、御影石(彫刻のみ)
.ミネラルガラス(彫刻のみ)
.生地
.厚紙
技術 :
.X軸とY軸はノッチ付きベルト(Y軸はダブルベルト)、Z軸はボールネジによる変速。
.ガイド : 予圧ボールスライド付き精密リニアレール.
.固定CO2レーザー、3枚のシリコンミラーによる移動光学系、統合シャッター.
.CN R3V4, FPGA (Field-Programmable Gate Array)と組み合わせたDSP (Digital Signal Processor)によるリアルタイムの数値コマンド。
.モータリゼーション:アブソリュートエンコーダー付きブラシレスサーボモーター+Y軸メジャーゲージ(ラスターモードでの精度向上用).
.下テーブルによるヒューム吸引
.陽極酸化アルミバーと特殊反射防止プロファイルの標準テーブルトップ.
主な特徴:
.繰り返し精度 en mm : +/- 0,08
.分解能 mm : 0,0025
.加速度 : 10 m.s2
オプション:
.数値Z軸-フォーカシングヘッドのUP/DOWN用移動量80 mm
.吸引ユニットTEKA LMD517によるヒューム吸引・処理ユニット、3フィルター + アクティブカーボンフィルター (1500 m3/h - 2800 Pa - 1,5 Kw ) + エリア選択用手動シャッター2個.
.アルミ製ハニカムテーブルトップ
.赤色レーザーポインター
.軟質材料用自動または手動デバッチャー
.フォーカスレンズ用オートフォーカス
---
