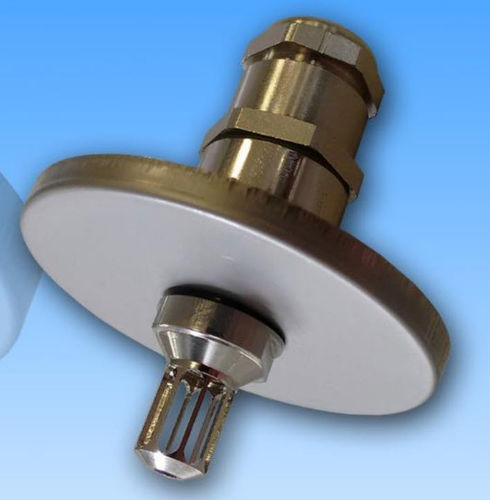

熱検出器 MD9908

ボート用光学式サーミスタ

MD9908 140°Cヒート ディテクター MD9908は、140°Cのアラームスレッショルドを備えた自動アドレス指定可能な熱検出器です。 自己診断機能は、センサーの故障や劣化時に故障状態を生成します。 検出器のアドレスは、中央ユニットまたはソフトウェアツールによってプログラムされます。 ディテクタには、ループ/ブランチインターフェイス用のアドレスユニットが付属しています。 検出器は2つの部分で構成されています： ■監視する部屋に設置するセンサー ■ループインターフェースボックス、監視室外に設置するセンサーです。 2 つのオブジェクトは、最大長が 30 m のケーブルで接続されています。 温度アラームは、センサーに取り付けられたサーミスタによって生成され、非常に低い時間定数で、周囲空気温度の変動に対する非常に高速な応答を可能にします。 検出器の中心の位置は、360度にわたって均一に切断されます。 サーミスタは、検出器フレームに固定された専用カバーを介して衝撃から保護されています。 測定された信号はコンディショニング回路によって処理され、その値が事前定義されたしきい値を超えた場合にアラームを生成するセンサーマイクロコントローラに送信されます。 検出器はサーミスタ部品を継続的に監視し、センサの故障時にフォルト信号を提供することができます。 中央ユニットとのループを介した通信は、制御カードによって行われ、検出器にMD2プロトコルを使用したシリアル伝送信号が変調される24Vdc電源を供給します。 短絡アイソレータを内蔵したループインターフェースボックス。 検出器のアドレスは、中央ユニットのソフトウェアによってプログラムされます。 アラームが検出されると、ループインターフェイスボックスの光シグナライゼーション（赤色の Led）が点滅します。
