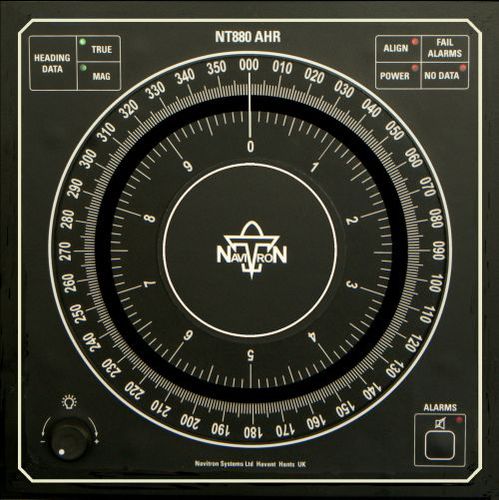

船舶用反復ディスプレイ NT880 AHR

コンパス用アナログ

ナビトロンアナログヘディングリピータNT880 AHR型はIEC60945の全側面に完全に適合しているとしてドイツロイド社から承認と認証を受けており、独自の送信エレメント（ジャイロ、TMCシステムなど）から受信したNMEA0183ヘディングデータのシングルまたはマルチヘッド表示用に設定することができます。 非NMEAデータソース（ステップバイステップまたはシンクロタイプの出力を持つ独自のジャイロなど）を含む場合には、ステップ/シンクロ信号をNMEAシリアルデータに変換するために、承認されたナビトロンヘディングデータインターフェースを使用することもできます。 NT990 HDIとNT925 HDIがこの目的に使用できます。 DC11～40V動作に対応し、全てのNT880 AHRリピータヘッドは完全に互換性があります（マスター、スレーブの区別なし）。 ベゼル外形寸法は192×192mm(NT880 AHR)で、必要に応じて適切なDINサイズのパネルに取り付けることができます。 各リピータタイプには1つの入力（4K8または38K4ボーでNMEAヘディングデータ）が必要です。さらに、2つの電源入力（通常およびバックアップ）、リモートイルミネーション制御入力、停電アラーム出力機能があり、合計5つのケーブルエントリーグランドが用意されています。 リピータータイプはセルフアライメント（キャリブレーション不要）なので、メインカードとインナーカードの両方が受信したNMEA 0183データに自動的にアライメントします。 シップスヘッドは、直径150mm（NT880 AHR）のメイン回転カードから読み取ります。直径の小さいインナーカードは、メインカードの10倍の速度で回転し、コンマ何度の明確な指示を提供します。
