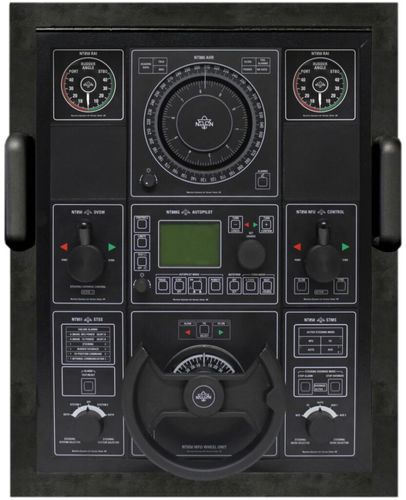

業務用ボート用操作盤 NT850 – Type 4

ステアシステム

Type 4 - SOLAS規格に適合し、NT851STSSを使用したシングルラダー/デュアルポンプシステム、またはNT851STSSラダーシステムセレクションを使用した独立ラダーシステムに適しています。舵角表示(NT850 RAI)、アナログヘディングリピータ(NT880 AHR)、オーバーライド機能(NT850 OVSW)を搭載しており、3000GT(NT888Gオートパイロット)以上(NT999Gオートパイロット)までのあらゆるタイプの船舶(高速船を含む)に対応します。 外形寸法 497 x 636 x 200 mm カットアウト：448 x 588 mm デュアル独立ラダーシステムは、NT850 NFUによりラダーポジションを簡単に同期させることができ、またNT850 OVSWを使用することにより、緊急時に即座にオーバーライド制御が可能です。ステアリングモードの選択はNT850STMSで行い、ポンプ選択(シングルラダー)またはラダーシステム選択(デュアルラダー)はNT851STSS(上図)で行います。 そのため、操作/制御モードは以下のように定義されており、操作は簡単です。 FU ......NT850WFU型フォローアップ・ホイール・ユニットが作動。 NFU ....非フォローアップ制御タイプ NT850 NFU がアクティブ。 Auto ... NT888G オートパイロットステアリングが有効*. * 3000GT以上の船はナビトロンオートパイロットタイプNT999Gと大型コントロールパネルを使用する。
