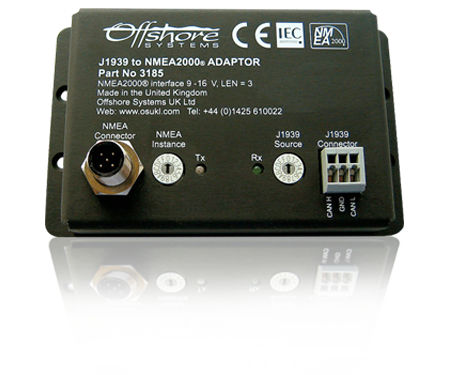

J1939からNMEA 2000®へネットワークゲートウェイ 3185 J1939

ボート用

J1939 接続 J1939 インタフェース光絶縁 J1939インタフェース用のWAGO 端子は読み取 り専用スイッチ選択可能 J1939ソースJ1939 有効メッセージLED スイッチ設定可能 NMEAデバイスインスタンス パネルまたはDINレールマウント 低コスト NMEA2000® オフショアシステム3185 J1939 をNMEA2000® アダプタに接続すると、標準のJ1939エンジンおよび送信メッセージを受け取り、NMEA2000® ネットワークに送信します。 J1939インタフェースは、グランド・ループの問題を防ぐために光絶縁されており、読み取り専用であるため、絶対的な安全性を確保するためにJ1939インタフェースにメッセージは送信されません。 アダプタには、J1939 メッセージがいつ受信されたか、NMEA2000® メッセージがいつ送信されたかを示す LED が装備されています。 ユーザー設定メニューは不要ですが、同じネットワーク上に複数のアダプタが存在できるように、2 つの小さなロータリーソースおよびアドレススイッチを簡単に設定できます。 ユニットへのJ1939 接続は、ボートビルダーの優先 WAGO Cage Clamp 端子台を介して行われ、0.08 ～ 1.5mm ² のソリッドワイヤまたは多本線ワイヤを迅速かつ確実に接続できます。 3185は、付属のDINレール取り付けクリップを使用して、パネル取り付けまたはDINレールに取り付けることができます。 このユニットには詳細なユーザーマニュアルが付属しており、NMEA2000® で動作することが認定されています。 3185 J1939アダプタは、NMEA2000® ベースの容器監視および制御システムの重要な部分です。
