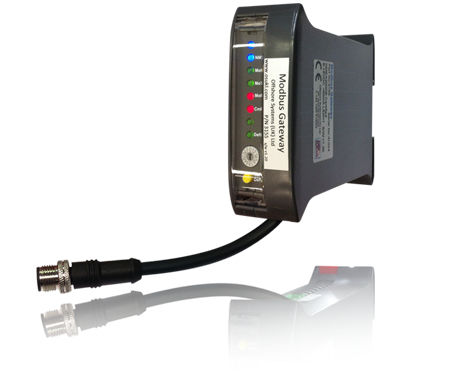

NMEA2000®からModbusへネットワークゲートウェイ 3155

ボート用

すべての次の装置にNMEA2000®ネットワークからのModbus RS485インターフェイスに出入口を提供する: 3つのエンジン 8つの燃料タンク 8つの淡水タンク 8つの灰色の水漕 8つの黒い水漕 8つのオイルタンク 3つの発電機 海岸力およびAC母線のような3つのAC源 8つの電池銀行 4匹の充電器各3つまでの電池銀行を支えること 28の制御スイッチの8つの銀行 Modbusの出入口への3155 NMEA2000®はエンジン、タンク送り主、発電機、ACモニター、電池銀行、充電器からのNMEA2000メッセージを変えるために強力な解決を提供し、Modbus RS485への制御スイッチは書式作成する。 大型ヨットのモニタリングシステムはタンクレベル、ポンプ、換気装置、照明、警報および他の装置のようなシステムの上でおよびモニター制御するべきPLCsとおよびセンサー船上に伝達し合うのにModbus RS485の標準を使用する。 海洋の設備製造業者はエンジン、発電機、タンク送り主、充電器および他の装置からのアウトプットデータにますますNMEA2000®インターフェイスを使用している。 Modbusの出入口への3155 NMEA2000®はこれらの装置インターフェイスからの長い伝統があるModbusによって基づくシステムに完全なリンクを提供する。 出入口はNMEA2000®ネットワークに置かれる適した位置でレール敷DINであるように接続するために便利に単一ケーブルおよびModbusシステムに単一RS485ケーブルによって設計されている。 この出入口を使うとModbusシステムは接続装置からのNMEA2000®データに単に質問し、設備の上で制御するために28のスイッチまたはリレーの8つまでの銀行を制御できる。 それは標準NMEA2000®ネットワークに証明され、そのネットワークからちょうど50mA流れを引く。
