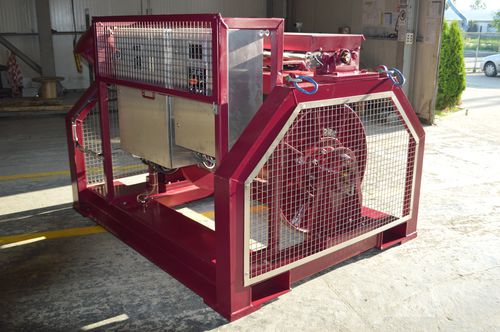

船用ウィンチ 2.75Te

牽引用電動

動作原理： ウインチドラムは、フェイルセーフブレーキユニットを装備した30kWのSEW電動ギアモータの出力軸に取り付けられ、コントロールパネルの対応する駆動インバータに接続されています。 ドラムの速度は、ポテンショメータによって比例的に制御されます。その方向は3ポジション、スプリングリターン、ジョイスティックによって決定されます。 これらは両方とも電気ウインチエンクロージャにローカルに取り付けられています。 ブレーキはフェイルセーフであり、何らかの理由で電気供給が失われたり、制御ジョイスティックが中央の位置にある場合、常にオンになっています。 非駆動側にはベアリングとスリップリングが取り付けられています。 1.5kWのSEW電動ギアモータから電気的に駆動されるレベル風。 レベル風はPLC制御され、手動オーバーライドで自動です。 レベル風は、必要に応じてさまざまなケーブル径に対応するように調整できます。 2.75Te- ケーブルなし3500メートルデータシート重量 4032キログラム ケーブル直径14ミリメートル 容量3500メートル ラインスピード-第1層54メートル/分 ラインスピード-トップ層100メートル/分 WLL-第1層2760キログラム WLL-トップ層1500キログラム ブレーキ最小1.5 WLL-第1層4140キログラム ブレーキ最小1.5 WLL-トップレイヤー2250キログラムの 供給が必要 380-440V-3 Ph-50/60 Hz ウィンチ電気 モーター30 Kw IP56 IE3レベル風力電気モーター 1.5 Kw IP56 IE3 ローカル比例制御双方向比例ジョイスティックと速度制御ポテンショメータ レベル風電気自動パルス駆動レベルの風で手動調整 寸法（長さ x 幅 x 高さ） フットプリント 2570 x 2020 x 1811 mm 2570 x 2020mm スリップリング焦点180またはそれに類するものが供給範囲内にないように設計
