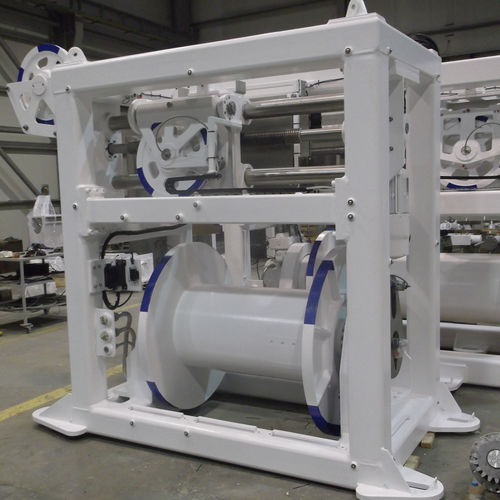

船用ウィンチ MULTIFUNCTIONAL

海洋学調査用油圧駆動

2.5Te-3000m データシート 重量ケーブルなし 3200 Kg ケーブル直径 11.43 mm 容量 3000 m ライン速度-最初のレイヤー 50 m /分 ライン速度-トップレイヤー 90 m /分 WLL-最初のレイヤー 2545 Kg WLL-トップレイヤー 1500 Kg ブレーキ最小 1.5 WLL-最初のレイヤー 3900 Kg ブレーキ最小 1.5 WLL-トップレイヤー 2250 Kg ウ インチ油圧駆動供給必要 200 バール 130 l/分 ウインチドラムレベル風電気モーター 供給必要 1.5 Kw IP56 IE3 380-440V-3 Ph-50/60 Hz ローカル比例制御双方向比例ジョイスティック レベル風右アングル-電気自動パルス駆動手動調整によるレベルの風 寸法 (長さx幅x高さ) フットプリント 1260 x 2842 x 2207 mm 1260 x 2735 mm ツイストロックオプション付き スリップリング焦点180またはそれに類するものを受け入れないように設計 動作原理: ウインチドラムはBonfiglioliギアボックスから直接駆動され、油圧モータと負荷バルブの組み合わせ。 ブレーキはフェイルセーフであり、何らかの理由で電気供給が失われたり、制御ジョイスティックが中央の位置にある場合、常にオンになっています。 非駆動側にはベアリングとスリップリングが取り付けられています。 1.5kWのSEWエレクトリックギアモータから電気的に駆動される90度の直角レベル風。 レベル風はPLC制御され、手動オーバーライドで自動です。 レベル風は、必要に応じてさまざまなケーブル径に対応するように調整できます。 HMIは、ライン速度、ライン負荷、ライン出力およびライン入力を表示し、ラインテンションのためのユーザー選択可能な制限を備えた負荷監視を提供します。
