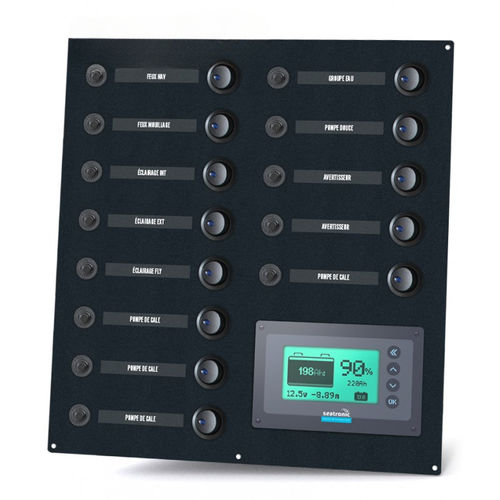

シートロニック・パネルは、万が一の故障に備えて、お客様の電気設備を保護するように設計されています。この保護は、各出力ごとに、3~15アンペア(注文時に決定)のサーマル式サーキットブレーカーによって保証されます。LED スイッチにより、各回路の動作を視覚化できます。
このパネルは350Aシャント付きバッテリー・マネージャーを内蔵しています。
パネルにはラベルプレートが付属しています。
バージョン - 13単極回路
バッテリーマネージャー
機能 - 回路制御と保護
電圧 - 12Vまたは24V
サーキットブレーカー - サーマル式(3~15A)。
スイッチ - 単極、回路動作監視用LED付き
動作温度 - -20°C~50°C
接続 - 6.3 mmメスクリップ
寸法(高さ x 幅) - 246 mm x 240 mm
配線済み
パネルは配線済み
さまざまな配電端子台オプションが利用可能
このシリーズ全体がモジュール式に設計されているため、パネル同士を組み合わせて設置の拡張性を確保することができます。さらに、システムの最大限の信頼性を保証するため、使用するケーブルと端子(強化端子)の品質には細心の注意が払われています。
パネルに加え、各回路からの最適な分配を確保するため、DINレールに固定された端子台のセットも提案されています。これらの端子台は、キットの形で提供されるほか、サン・マロの工場で配線済みのものもあります。配線済みバージョンの場合、パネルと端子台の間の束の長さを指定する必要があります。
---
