釣り用水深測量器用音響変換器 ES18
エコー水深測量機ボート用

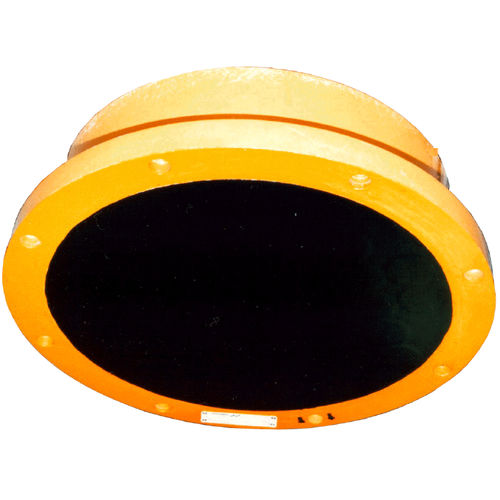

釣り用水深測量器用音響変換器 - ES18 - Simrad - エコー水深測量機 / ボート用
釣り用水深測量器用音響変換器 - ES18 - Simrad - エコー水深測量機 / ボート用
お気に入りに追加する
商品比較に追加する


特徴

応用
釣り用水深測量器用, エコー水深測量機
応用分野
ボート用

詳細

Simrad ES18は、魚群探知機や水中科学アプリケーション用に設計されたスプリットビームトランスデューサです。 ES18のビーム幅は公称動作周波数18kHzで11度です。トランスデューサーには44個の「トンピルツ」素子が使用されており、4つの独立したセクターに分かれています。 低周波のため、Simrad ES18は深層水の測定での使用に最適です。最大範囲は約7000メートルです。 トランスデューサは通常、船体のメッキまたはブリスターの底面と同一平面に取り付けられます。内蔵のクランピングリングは、トランスデューサ本体をマウントリングに固定するために使用されます。マウンティングリングは船体メッキに溶接されています。トランスデューサは、ブリスターやドロップキールの底面にも同様の方法でフラッシュマウントすることができます。 トランスデューサのケーブルは、ケーブルグランドを使用して船体を貫通しています。このケーブルグランドは、ブッシング、ワッシャー、ゴム製ガスケット、パッキンニップルで構成されています。 主要な指定 周波数:18 kHz 円形のビーム幅:11±2度 ケーブルの長さ: 20メートル 重量(空中、ケーブル付き):85 kg 技術的な指定 データシートを参照してください。 エンドユーザー向けの説明書および設置図 ページを開く 注文情報 部品番号。KSV-088694 取り付けリング(オプション):499-088814 スチールタンク(オプション):599-110090 北極タンク(オプション):499-109506

---

カタログ

この商品のカタログはありません。

Simradの全カタログを見る

Simradのその他の関連商品

ECHO SOUNDER TRANSDUCERS
