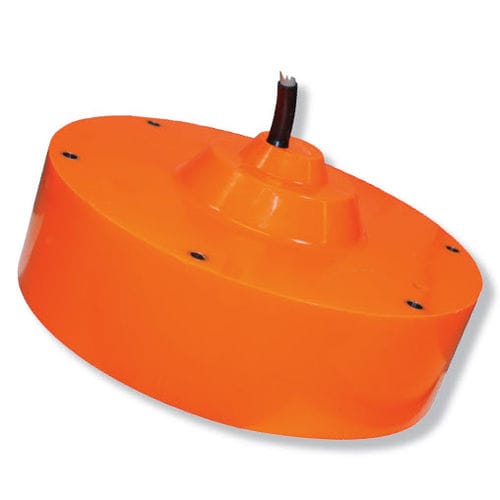

釣り用水深測量器用音響変換器 38-9

エコー水深測量機ボート用

Simrad 38-9は、38kHzのシングルビームトランスデューサです。主に魚群探知やボトムマッピング用に設計されています。 Simradの38-9は、合計88 "Tonpilz "要素で構成されています。これらは、実質的な範囲の能力を持つ比較的狭いビームを提供します。 トランスデューサは、通常、船体のメッキと同じ高さに取り付けられます。クランプリングは、トランスデューサ本体をマウントリングに固定します。マウンティングリングは船体のメッキに溶接されています。また、ブリスターやドロップキールの底部にも同様の方法でフラッシュマウントすることができます。 変換器のケーブルは、スタッフィングチューブとケーブルグランドを使って船体を貫通しています。 主な仕様 発信周波数：38 khz 円形ビーム幅：9度 ケーブル長：20メートル 重量（空気中）：18kg 技術仕様 Simrad 38-9のデータシートをご覧ください。 エンドユーザードキュメントと設置図 開くページ 注文情報 部品番号KSV-203635 マウントリング。499-203336（必要ですが、配送には含まれません） スチールタンク。599-203664（オプション）
