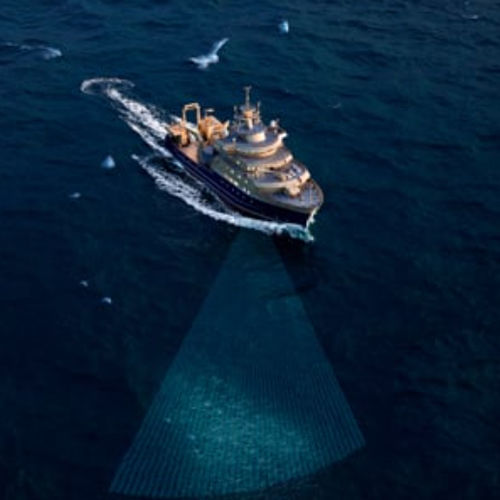

船用エコー水深測量機 ME70

水路調査用深浅測量研究用マルチビーム

Simrad ME70は、ユニークなマルチビームエコーサウンダーです。それは、マルチビームの世界からの解像度と拡張サンプリングボリュームとスプリットビームエコーサウンダーからの定量的な要素を兼ね備えています。それは水柱からのデータを収集するために専用です。明らかな魚類や海洋哺乳類に加えて、メタンガスの染み出しや海底植生などの他のターゲットも測定できます。 ME70は漁業調査用に設計されています。周波数範囲は70～120kHzで、800の送受信チャンネルを使用しています。標準システムに水深測定機能を追加することで、ME70は高解像度の海底マッピングも可能になります。 ME70マルチビーム科学エコーサウンダーは、高い操作性を実現するために設計されています。このシステムには、魚類の行動調査や魚群の特性評価などの目的で使用される安定化された幅広いビームが含まれています。これらのビームのセクタは、スプリットビームとして設定することができ、ターゲット強度測定やターゲットトラッキングなどの単一ターゲット分析のためのデータを提供します。低いサイドローブレベルと短いパルス長で校正された狭いスプリットビームのセクターは、底面に近いところで正確なバイオマスの推定を可能にします。 重要な事実 Simrad ME70は70～120kHzの周波数範囲で動作します。 Simrad ME70は、3～45本の安定したビームを含む調整可能な音響ファンを提供します。 すべてのビームはスプリットビームとして構成することができます。 校正ソフトウェアが付属しています。 ビームの最小開度は、動作周波数とステアリングに応じて2度です。 総スパス幅は140度です。 ファンの中心角は+45度から-45度まで調整可能です。
