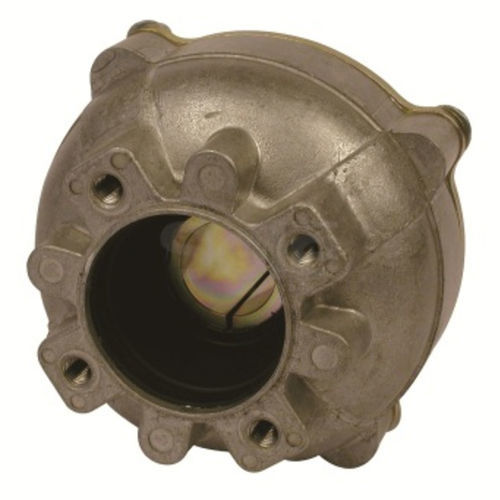

フレキシブルメカニカル継手 400 series

ボート用軸用

フレキシブルカップリングは、シャフトのアライメントとセンタリングによる問題を解決します。さらに、フレキシブルカップリングは、ギアボックス固定プレート上のシャフトの位置合わせと芯出しの際に2°の公差を提供することで、組み立てを容易にします。(FC = 出力 hp x シャフト上の 100 rpm）。カップリングの選択 1.1.1DBカップリングはDBギアボックスに=でなければならない 1.2F2カップリングはF2ギアボックスに=でなければならない 2.許容パワーのチェック： 2.1 パワーカップリング > パワーエンジン 2.2 パワーカップリング = ((N/R)/100) x FC 2.3 N = エンジン回転数 2.4 R = ギアボックス比 2.5 FC = カップリングテーブルのチェック値 例：MINI-55 TM-345 2:1 1.寸法チェック： 1.1 DBカップリングはDBギアボックス=108mmに=でなければなりません 1.2 F2カップリングはF2ギアボックス=11,5mmに=でなければなりません --> 2つのオプションがあります：40040100 または 40045100 --> 40040100 FC=13 --> 40045100 FC=20 2.許容パワーのチェック 2.1 パワーカップリング > パワーエンジン 52hp 2.2 パワーカップリング = ((N/R)/100) x FC 2.3 N= 3000 2.4 R = 2 2.5 FC = 13 or 20 --> ((3000/2)/100x13 = 195 > 52 hp --> OK.
