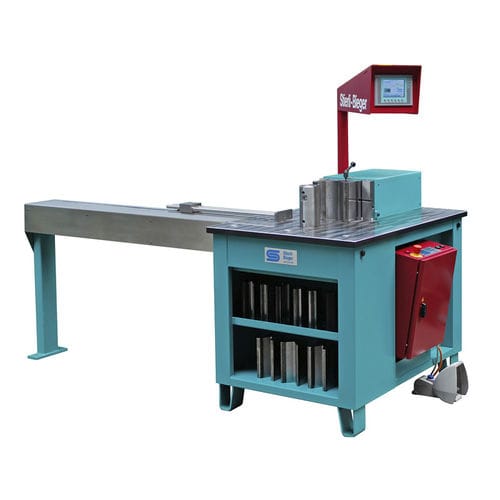

造船所用曲げ機 420 CNC

油圧式形材管

Stierli-Bieger 420 CNCは、最新のタッチスクリーン式カラーディスプレイと2軸制御を装備した非常に効率的なシステムです。オペレーターは非常に簡単にシステムをプログラムすることができます。必要な曲げ角度をプログラムし、最初の角度の後に調整することができます。200のプログラムを保存できます。他のプログラムはインターフェイスを介して入れ替えることができます。ストローク設定は、プログラム内でいつでも+/-0.1°ステップで調整でき、材料関連の公差を相殺することができます。 フットスイッチまたは特殊な手動コントロールケーブルで操作し、ジョギングモード、自動モード、矯正機能を作動させることができます。 200mmのツールホルダーと直径80mmの強力なピンにより、多目的な使用と簡単なツールの取り付けが可能です。中央のベンディングピンホルダーは、硬化スチールブッシュで補強されています。さらに3つの穴は、パイプ曲げ・矯正工具のプラグインピン用です。曲げ加工には、クイックチェンジホルダーを装備した工具を使用します。 非常に大きな作業プレートにより、非常に大きな曲げ部品の効果的な位置決めが可能です。特殊なオイル潤滑ガイド付きシリンダーは、メンテナンスが不要で、オープンガイドも不要です！本機は、クレーンやパレットトラックで工場内に簡単に持ち込むことができます。2つのツールトレイは、工具を整理して収納できるため、常に手元に置いておくことができます。 作業能力 - 42 to / 420 kN ツール高さ - 200 mm / 7.87" (インチ) 平面曲げ能力 - 200 / 20 mm 矯正能力 - HEA 180 パイプ曲げ - 3/8" - 1 ½" 丸棒 - ø 35 mm 制御 - CNC制御 プログラムメモリー - 200 測定精度 - +/- 0.1 mm シリンダーストローク - 200 mm 細径ポンチによる最小 U 字型ベンド - 65 mm (または細径 50 mm)
