水中接続可能コネクタ

... テレダインODIの特許取得済みノーチラスコネクタは、高信頼性のウェットメイト可能なマルチチャンネル電気コネクタの主要な選択肢として認められています。ノーチラスコネクタは、石油・ガス、海洋学、防衛を含む多様な業界のプロジェクトに10万個以上納入されています。 主な特長 ノーチラスを信頼性の高いものにしている設計上の特徴には、2つの完全に独立したバリアを提供する2重の独立したシールとオイルリザーバーがあります。 この特許取得済みの電気接点設計により、ピンがこれらのリザーバーに入り、シャトルピンとデュアルワイパーシールアセンブリーを介してシーリングを伝達し、同時にピンのクリーニングとシーリングを行います。 メリット ノーチラスは、電気的性能、ヘリウムリーク、機械的衝撃と振動、熱サイクルと衝撃、混濁と高気圧の嵌合/嵌合不良を含む、最新の業界標準とお客様の仕様に完全に適合しています。 テレダインODIのオイルフィルドホースを使用した電気ハーネスも、これらの規格や仕様に適合しています。 仕様 一般仕様 使用温度 ...

... ノーチラスWM1.75-60は、より高い連続電流を必要とする海底システムにソリューションを提供する4ウェイのウェットメイト電気コネクタです。このリセプタクルコネクターは、環境に優しい補償流体による圧力バランス技術を採用し、高温（104°Fまで）での使用に対応するよう設計されています。60アンペアコネクターは、二重の独立シールとオイルリザーバーを備えた特許取得済みのノーチラスデザインを特徴としています。各ピンは、シャトルピンとデュアルワイパーシールアセンブリーを介してリザーバーに入り、同時にピンを水やシルトから洗浄・密封するように設計されています。 主な特徴 60アンペアNautilusウェットメイトコネクターは、より大きな電流を必要とするアプリケーション用に設計されています。 4ウェイROVおよびスタブプレート構成が利用可能。 1.0/1.7(2.0)、ピンあたり60A 動作水深10,000フィート（3,000メートル） 25年の設計寿命 仕様 一般仕様 設計寿命 ...

... 海底石油・ガス生産のトレンドは、より深い水深と長いステップアウト距離に向かっている。このようなトレンドは、高圧・高温の海底で、より高出力の機器、より高出力の送電・配電能力に対する需要を促進します。テレダインODIのノーチラスWM10-250は、高度な材料科学試験と認証の利点を生かし、長期間の過酷な環境でも信頼性の高い性能を発揮する絶縁システムと冗長シーリングシステムで設計されています。 ウェットメイトコネクターは、ODIの現場で実証されたノーチラス技術に基づいて設計されています。この接続システムは、業界標準を超えるテストが実施されており、2つの独立した電気的バリアに加え、各ソケットコンタクトは、強化された機械的バリアを提供する独自の二重冗長オイル充填チャンバを備えています。各相が完全にシールドされているため、コネクター・システムは湿式でも乾式でも使用でき、乾いた陸地や深海でのモーター操作が可能です。ODI ...

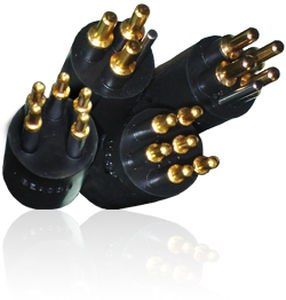

... 嵌合状態で最大10,000 PSIの定格圧力（仕様参照） バルクヘッドコネクターのオープンフェースの定格圧力は5000 PSIです。 電源を切った状態での水中でのプラグの抜き差しが可能。 シーリング能力を向上させた成型ネオプレンコネクター。2～8接点、最大定格300VDC、7A。嵌合構成で10,000 psiまで使用可能。同デザインの他社製コネクタと嵌合可能。 1～4接点の成型ネオプレンコネクタ。600VDC、10Aまで定格。嵌合構成で10,000psiまで使用可能。同デザインの他社製コネクタと嵌合可能。 仕様 最大600 ...

... このシステムは、垂直クリスマスツリー(VXT)内の高圧/高温環境で使用するためのダウンホール用ウェットメイト型光コネクタであり、TH/XT機器を通して圧力完全性バリアと光導通を提供するために使用されます。OFSは、1atmのスプライス領域と圧力バリアへのペネトレーター付きジャンパー、チューブハンガーとツリーのインターフェースにあるウェットメイトコネクター、チューブハンガーの底部にある金属間シールで構成されています。 技術概要 OFSは3つのシングルモード光チャンネルを採用しています。各光インターフェースには、リターンロス測定を最大化するため、APC（Angle ...

... ROVの嵌合効率を最適化するために設計されたウェットメイトコネクターシステムであるグロスアライメントファンネル（GAF）は、強化ラッチングインジケーター（ELI）と併用することで、嵌合時のROVコネクターの厳しいアプローチアングルを克服することができます。視界が悪く、潮流が激しい状況でも、このシステムを使用することで、嵌合片の位置合わせが容易になり、嵌合が成功したときに明確な視覚的インジケータが表示されます。既存のノーチラスまたはローリングシールバルクヘッドマウントコネクターに簡単に取り付けられるこのシステムは、ROVオペレーターのばらつきを減らし、嵌合・離脱作業を迅速化します。 主な特長 ラッチインジケータは、海底ROVコネクター間の嵌合が成功したことを視覚的に示します。 アライメントファンネルは、ROVオペレーターのばらつきを大幅に低減し、最終的に海中コネクタの嵌合・離脱作業を迅速化します。 ROVの嵌合効率を最適化し、オペレーターの作業時間を短縮することで、海底アプリケーションの総設備コストを削減します。 仕様 使用温度 ...

... テレダインODIドライメイトサブマーシブルコネクターシリーズは、ウェットメイトハイブリッドコネクターシリーズ（ローリングシール）を直接補完するように設計されています。回路構成に応じて2種類の標準シェルサイズがあります。さらに、ストレート、45°、90°の終端バージョンも提供可能です。Teledyne ODIの油入りホースと組み合わせて使用するこのシステムは、9,100 psiまでの水中アプリケーション用に設計されています。ユニークなトライローブキーイングシステムにより、適切なアライメントが保証されます。 主な特徴 頑丈な一体型精密機械加工シェル 様々な電気光学構成に対応する設計 最大3回路の小型構成 仕様 一般仕様 動作温度 ...

... 海底制御モジュールやアンビリカル終端部では、光ファイバーによる電力と高速データ伝送の両方が必要とされることがよくあります。この課題に対処するため、NRHコネクタは、最大4つの光回路と2つの30アンペアの電気回路を必要とするアプリケーションのために、テレダインODIから実績のある2つの技術を組み合わせています。NRHは、効率を向上させ、ROV介入時のリスクを軽減するために、進化したマークIII設計機能を組み込んでいます。 コネクタの片側では、特許取得済みのローリングシール設計により、光フェルールが接触する領域から水や泥を排除し、フェルールが接触するための透明なオイル充填導管を提供し、低損失の光路を形成します。テレダインODIデュアルシール設計思想を特徴とするノーチラス側コネクタは、2つの独立したオイルリザーバーを誇り、海水の浸入に対して2つの完全に独立したバリアを提供します。特許取得済みの電気接点設計により、ピンがこれらのリザーバーに入り、シャトルピンとデュアルワイパーシールアセンブリを介してシーリングを伝達することができます。フライングリードコネクターの半分にピンまたはソケットが付いたROVまたはマニュアルメイトボディがあります。 NRHの別の構成として、ソケットがフライングリードに位置するようにコンタクトの位置を逆にすることも可能です。これにより、セットアップ時やサイト・インテグレーション・テスト（SIT）時に、フライング・リードのピンが未検出で生きていることによる安全上の懸念が軽減されます。標準的な光学設計とは反対側に±40°のキーイングが施された黄色のブッシングは、標準的なNRHとの嵌合を防ぎます。 主な特長 2つの電気回路、4つの光学回路 30年の設計寿命 ...

... 進化したRS4のデザインは、最適な嵌合・脱着条件が得られない状況下において、作業効率を高め、ROV介入時のリスクを軽減することに重点を置いています。1995年に発売されたローリングシールコネクターは、世界中で11,000個以上が使用されています。平均故障間隔(MTBF)は5.48x107時間で、RS8の25年間の信頼性は99.6%以上です。 特許取得済みのローリングシールデザインは、コネクタが嵌合する際に光フェルールが接触する領域から水を排除し、泥をシャットアウトすることで機能します。その結果、光フェルールが接続するための清潔なオイルで満たされた導管が作られます。この設計により、信頼性の高い低損失の光スループットが保証されます。 RS4は、運用要件と製品能力を一致させるという市場の要求により開発されました。RS4はRS8製品を補完し、顧客のインフラニーズを満たすコネクターシステムの可用性を確保すると同時に、資本コストを最小限に抑える継続的な取り組みをサポートします。 主な特長 GAF/ELIは嵌合効率を高め、シェル損傷の可能性を排除すると同時に、確実なラッチ表示を提供します。 長い輪郭のケーブル端リードイン・ブッシングは、嵌合シーケンス中のコネクター半分の微調整を強化します。 より効率的なフィールドアーキテクチャに合わせるため、チャンネル数を削減 利点 海底制御モジュール、データ伝送システム、アンビリカル終端、ジャンクションボックスでの接続に適しています。 業界標準の完全ウェットメイト対応マルチチャンネル光コネクター 30年の設計寿命 ...

... 光海底コネクタ 完全認定 8チャンネル 周囲10K psi 特許取得済みのローリングシールデザインは、コネクターが嵌合する際に光フェルールが接触する領域から水を排除し、沈泥をシャットアウトすることで機能します。その結果、光フェルールが接続するために、オイルで満たされたクリーンな導管が作られます。その結果、信頼性の高い低損失の光スループットが得られます。 RS8 MK IV世代は、RS8 MK IIIの強力な性能の上に構築されており、堅牢性向上のための製品強化、API ...

... BIRNS Aquamateコネクタは、中電力や信号の使用、または重量や機械的虐待が考慮される場合に優れています。この頑丈なシリーズは、高絶縁性のネオプレンで成形されており、濡れた状態や水中で嵌合することができます。アクアメイトコネクターは、ほとんどの非磁性要件にも適しています。円形およびロープロファイル形式、ミニコネクタ、フラット（FL）およびFAWL設計が利用可能です。オスとメスのコネクタは、バルクヘッドとインラインの構成で利用可能です。熱処理されたベリリウム銅のソケット、金メッキ、ステンレス鋼のボディが標準です。オプションとして、耐久性のあるデルリンまたは頑丈なステンレス鋼の遮水・ロックスリーブがあります。 ...

... BIRNS Aquamateコネクタは、中電力や信号の使用、または重量や機械的虐待が考慮される場合に優れています。この頑丈なシリーズは、高絶縁性のネオプレンで成形されており、濡れた状態や水中で嵌合することができます。アクアメイトコネクターは、ほとんどの非磁性要件にも適しています。円形およびロープロファイル形式、ミニコネクタ、フラット（FL）およびFAWL設計が利用可能です。オスとメスのコネクタは、バルクヘッドとインラインの構成で利用可能です。熱処理されたベリリウム銅のソケット、金メッキ、ステンレス鋼のボディが標準です。オプションとして、耐久性のあるデルリンまたは頑丈なステンレス鋼の遮水・ロックスリーブがあります。 ...

... BIRNS Aquamateコネクタは、中電力や信号の使用、または重量や機械的虐待が考慮される場合に優れています。この頑丈なシリーズは、高絶縁性のネオプレンで成形されており、濡れた状態や水中で嵌合することができます。アクアメイトコネクターは、ほとんどの非磁性要件にも適しています。円形およびロープロファイル形式、ミニコネクタ、フラット（FL）およびFAWL設計が利用可能です。オスとメスのコネクタは、バルクヘッドとインラインの構成で利用可能です。熱処理されたベリリウム銅のソケット、金メッキ、ステンレス鋼のボディが標準です。オプションとして、耐久性のあるデルリンまたは頑丈なステンレス鋼の遮水・ロックスリーブがあります。 ...

... BIRNS Aquamateコネクタは、中電力や信号の使用、または重量や機械的虐待が考慮される場合に優れています。この頑丈なシリーズは、高絶縁性のネオプレンで成形されており、濡れた状態や水中で嵌合することができます。アクアメイトコネクターは、ほとんどの非磁性要件にも適しています。円形およびロープロファイル形式、ミニコネクタ、フラット（FL）およびFAWL設計が利用可能です。オスとメスのコネクタは、バルクヘッドとインラインの構成で利用可能です。熱処理されたベリリウム銅のソケット、金メッキ、ステンレス鋼のボディが標準です。オプションとして、耐久性のあるデルリンまたは頑丈なステンレス鋼の遮水・ロックスリーブがあります。 ...
