Criar ou estender uma espinha dorsal NMEA 2000 de comprimentos flexíveis para se adequar a qualquer instalação.

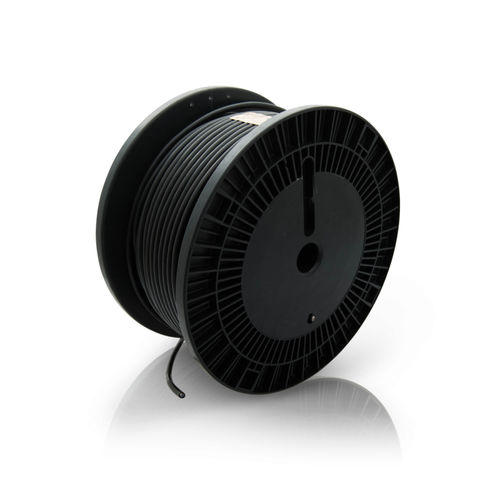

O cabo Actisense NMEA 2000 Bulk Lite está disponível em bobinas de 100 metros e é ideal para utilização com o Actisense QNB-1 Quick Network Block or Field Fit Connectors (FFC).
O cabo NMEA 2000 inclui cinco fios dentro de um único cabo à prova de água: fios de alimentação e de terra, dois fios de sinal (dados) e um fio de drenagem. O cabo de drenagem liga-se à blindagem do cabo que protege o sinal, a alimentação e os fios de terra contra interferências de radiofrequência externas (RFI) e ajuda a reduzir a emissão de RFI do cabo.
O cabo NMEA 2000 Lite pode ser utilizado para criar um backbone de até 100 metros de comprimento. Se o comprimento da espinha dorsal requerida exceder 100 metros, o centro do autocarro pode ser prolongado com o mini-cabo NMEA 2000 para manter as secções exteriores Lite até ao máximo de 100 metros.
O comprimento máximo permitido de um cabo de queda (distância da espinha dorsal) é de 6 metros. É importante limitar cada comprimento de queda ao mínimo exigido, uma vez que o total de todos os comprimentos de queda não deve exceder 72 metros. Para ajudar com esta limitação, a Actisense tem conjuntos de cabos de queda em comprimentos variáveis de 0,25 metros a 6 metros.
A gama Actisense de conectores e cabos NMEA 2000 foi concebida utilizando os nossos conhecimentos especializados de interligação e NMEA.
Cabo
Material trançado - cobre estanhado de 37 AWG
Cobertura do trançado - 65% mínimo
Material do casaco - 0.8mm Nom. PVC, preto
Diâmetro exterior do casaco - 6,85mm ±0,254mm
Classificação de tensão 300V
DCR global -
(trança + fita + drenagem) - 3.2Ω / 1000ft (10mΩ/M)
Comprimento do carretel - 100m
Peso da bobina (Bruto) - 7,26kg
Par de Potência
Condutor - 22 AWG (19 fios de cobre estanhado)
Isolamento - 0,3mm Nom. PVC
---
