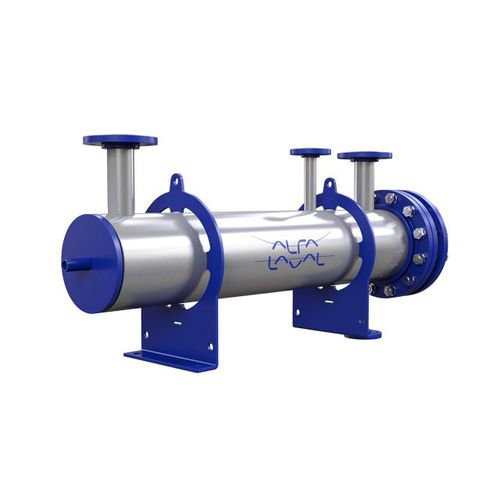

Trocador de calor de feixe tubular Aalborg MX

para navio

Aalborg MX é um trocador de calor compacto com tubos em U, ideal para aquecimento de óleo ou água. O permutador de calor utiliza vapor ou óleo térmico como meio de aquecimento. Tipo de Permutador de calor de casco e tubo com tubos de gancho de pequeno diâmetro; configuração padrão de 1/2-pass ou 1/4-pass. Também disponíveis como permutadores de calor de inserção/imersão. Tamanho A série Aalborg MX (anteriormente VESTA™ MX) varia de Ø100 mm a Ø400 mm; comprimentos de tubo reto de 600 mm até 2.000 mm (comprimento total 980 - 2.700 mm). A tubulação padrão é de Ø10x1 mm, mas outros tipos estão disponíveis. Os defletores e bicos (DIN 86030 ou JIS 16K) são adaptados às necessidades individuais dos clientes e à queda de pressão aceitável. Capacidade A superfície de aquecimento varia de 0,5 m2 a 64 m2; a carga térmica varia de 10 kW até aprox. 2 MW. Qualquer projeto intermediário está disponível a partir da gama padrão. Os projetos acima de 2 MW são realizados a pedido ou substituídos por outro produto da Aalborg Industries. A pressão de projeto é 16/16 ou 30/19 bar(g) e a temperatura de projeto do casco/tubo é 160/204 ºC ou 195/212 °C. Fluidos Meios de aquecimento: água, vapor, óleo térmico. Meios aquecidos: vapor, água doce ou tratada, óleo térmico, óleo lubrificante, fuelóleo pesado, líquido de arrefecimento do motor, fluidos de processamento de alimentos, ácidos. Aplicações Os trocadores de calor da série Aalborg MX têm sido tradicionalmente utilizados como aquecedores de óleo e água em instalações de navios, mas também em uma variedade de aplicações industriais graças ao design comprovado e econômico. Basicamente, a série Aalborg MX é um design extremamente versátil que pode ser personalizado para quase todas as aplicações.
