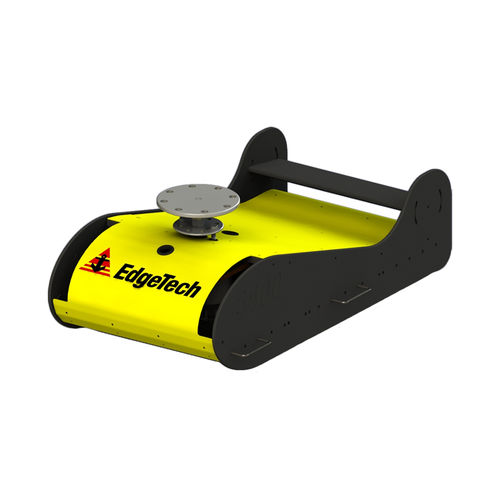

Sonar para estudos oceanográficos 3400

multifeixede alta resoluçãoportátil

Com base no sucesso de longa data da linha de produtos de perfiladores de sub-fundo da EdgeTech, o EdgeTech 3400 oferece aos utilizadores muitas melhorias aos actuais sistemas de perfiladores de sub-fundo. O 3400 é um perfilador de sub-fundo de banda larga de frequência modulada (FM) que utiliza a tecnologia Full Spectrum CHIRP proprietária da EdgeTech. O sistema gera imagens de alta resolução da estratigrafia do sub-fundo em oceanos, lagos e rios e proporciona uma excelente penetração em vários tipos de fundo. O EdgeTech 3400 é fornecido numa configuração de transdutor duplo de 2-16 kHz. O towfish está configurado com novas matrizes de receptores PVDF segmentadas para operações normais de perfilagem de sub-fundo ou um modo único de "pipeliner" para uma localização e imagem óptimas de condutas enterradas. O sistema oferece medições do coeficiente de reflexão em tempo real. Esta capacidade única do sistema EdgeTech Sub-Bottom Profiler permite aos utilizadores recolher dados "analíticos" complexos utilizando a arquitetura de sistema linear para medir a reflexão dos sedimentos e analisar a determinação do tipo de sedimentos. Além disso, o sistema possui canais discretos de transmissão e receção que permitem a recolha contínua de dados, resultando numa elevada taxa de ping, particularmente importante para levantamentos de construção e de condutas. A configuração do topside pode suportar configurações de maior potência utilizando um amplificador externo. O novo peixe de reboque pode ser rebocado atrás de uma embarcação ou montado num poste sobre o lado da embarcação. O sistema de perfilagem de sub-fundo EdgeTech 3400 é fornecido como um pacote completo e inclui um towfish, um cabo e um processador de topo (configurável como um topside portátil ou montado em bastidor) que executa o software EdgeTech
