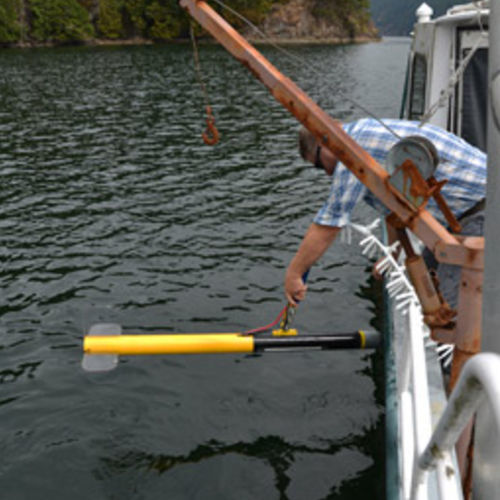

Sonar para barco BlackFin 1100

de varredura lateral

O modelo 873 "BlackFin" da Imagenex é uma sonda de varrimento lateral de canal duplo e alta resolução, com todas as funcionalidades. O BlackFin é um sistema acessível e muito fácil de utilizar que incorpora uma ligação Ethernet de alta velocidade ao seu computador portátil ou de secretária com Windows™. Estão disponíveis janelas de zoom para investigação do alvo sem interromper a aquisição de dados em tempo real. Os dados são apresentados em tempo real, com ou sem correção de velocidade, em 9 tabelas de cores selecionáveis pelo utilizador. Caraterísticas Alta resolução 2000 pontos de dados por lado profundidade nominal de 1000 m cabo de reboque de 23 m (75') incluído Compatível com LAN Traçador de trajectos incorporado Gravação em .XTF em tempo real Endereço IP programável Aplicações Vigilância portuária Busca e recuperação Trabalho de aplicação da lei Recuperação de madeira afundada Topografia Investigação científica Levantamento ambiental Especificações de hardware subaquático Frequência 1.1 MHz Transdutor Um transdutor de cada lado, inclinado 20º para baixo Largura do feixe do transdutor 0.25° x 60° Resolução de alcance Escala de alcance ÷ 1000 e escala de alcance ÷ 2000 Comprimento do pulso 10 μs CW / CHIRP Profundidade máx. Profundidade de funcionamento 1000 m (~3000') Comprimento máx. Comprimento do cabo 600 m (~2000') Interface extensor Ethernet de 2 fios Conector Compatível com água (Subconn MCBH4M-AS) Fonte de alimentação 40 - 55 VDC a menos de 3 Watts, fornecida pela caixa de interface de superfície Dimensões 89 mm (3,5") de diâmetro x 1420 mm (56") de comprimento Peso no ar 15.5 kg (34 lbs) Peso na água 12.7 kg (28 lbs) Materiais alumínio 6061-T6 Acabamento Anodizado, revestimento em pó Arqueologia subaquática
