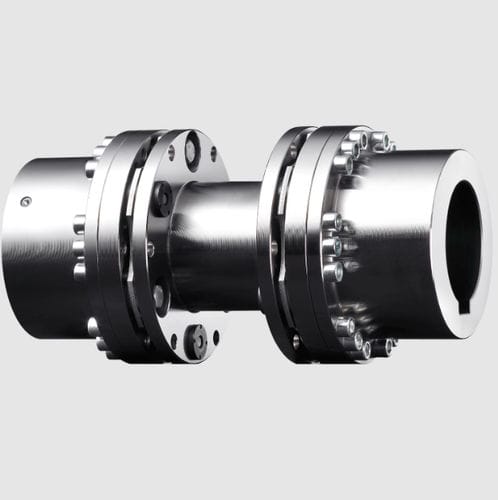

Acoplamento mecânico rígido RIGIFLEX®-N

para navioATEXsem folga

Acoplamento duplo cardânico, torsionalmente rígido e sem folgas para acionamentos de média a alta velocidade especificamente para bombas e compressores. Características Série em conformidade com API 610 / opcionalmente API 671 Para accionamentos com velocidades circunferenciais até 100 m Montagem do espaçador montado pelo fabricante Em conformidade com a ATEX Laminae As lâminas do RIGIFLEX-N são concebidas como conjuntos de lâminas em camadas e cintura. São ligadas com cubos e flanges totalmente sem folgas através de parafusos de cavilha de bloqueio positivo. Os binários, valores de deslocamento e rigidez para tipos especiais podem ser variados pelo número de lâminas individuais em camadas Fixação do espaçador O foco com o desenvolvimento do RIGIFLEX-N foi a observação das disposições API 610 e 671. É por isso que o espaçador é assegurado por uma captura: Se uma lamina falhar, o espaçador permanecerá dentro do acoplamento. Em geral, o componente desmontável é fornecido com um conjunto de lâminas pré-montado pelo fabricante. API 610 e 671 O RIGIFLEX-N cumpre as especificações da disposição API 610 e está opcionalmente disponível em conformidade com a API 671. O acoplamento das laminas de aço é concebido para condições de funcionamento médias e graves na indústria das bombas. É utilizado em bombas de processo, bombas de alimentação de caldeiras e bombas de condutas em química e petroquímica. É também adequado para aplicações na indústria naval e de compressores.
