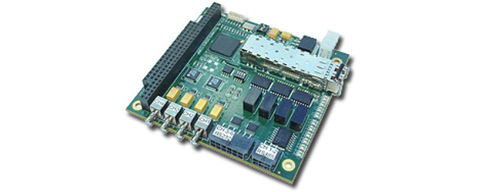

Multiplexador vídeo 907PLUS

dadosde fibra ópticapara trabalhos submarinos

O 907Plus é um multiplexer que estenda as capacidades de cartões-matrizes do padrão 907 com uma canaleta video adicionada, umas canaletas de dados galvanically isoladas, e uma rede detalhada, integrada dos diagnósticos. A expansão de sistema é mesmo mais fácil com uma família ràpida crescente de cartões de expansão e de conversores compatíveis dos meios. Um cartão auxiliar dos diagnósticos está disponível que monitoração de desempenho fim-a-fim das ofertas e identificação para sistemas do multi-cartão através de uma conexão do Ethernet no console, e software gráfico da interface de utilizador (GUI). Os cartões de expansão podem ser empilhados no cartão-matriz para adicionar acima a 48 canaletas de dados em uma variedade de formatos, incluindo RS-232, RS-485/422, TTL, Ethernet, PODEM transportar, sonar, hidrofone, áudio, e Tritech análogos ARCNET. Dependendo das opções do transceptor, os orçamentos de poder óticos são DB tipicamente 20-26 com 10 quilômetros ou mais da fibra singlemode. Características A barra-ônibus de I2C suporta comunicações diagnósticas com os cartões de expansão e os conversores dos meios Canaletas de dados de série Galvanically isoladas dos dados Compatível com o cartão 907-DIAG-E diagnóstico e software gráfico da interface de utilizador (GUI) Diodo emissor de luz do diagnóstico a bordo para o poder, ligação ótica, e sincronização do vídeo, e dados de série Tx/Rx Transceptor ótico permutável do SFP Sustentações até seis 907 cartões de expansão Benefícios As canaletas de dados isoladas fornecem uma relação mais robusta ao equipamento externo Suporta uma escala larga de opções óticas, incluindo comprimentos de onda de CWDM e configurações multimode Nenhuma canaleta de dados do cartão-matriz é deficiente quando os cartões de expansão são adicionados Simplifica a pesquisa de defeitos com diagnósticos avançados
