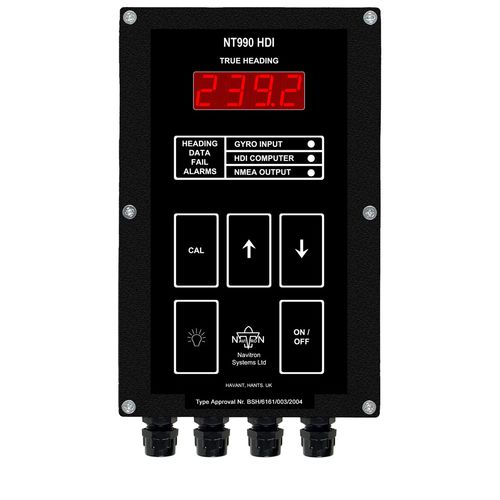

Quadro de conexão a rede NMEA para barco para barco NT990HDI

rede NMEA 2000®

Aprovado pela BSH (Alemanha) para interface com AIS, ECDIS, Radar e Repetidor de Rumo, o NT990HDI (Interface de Dados de Rumo) converte virtualmente qualquer sinal de entrada de rumo Synchro ou Step by Step em dados de rumo transmitidos em 1 (NT990HDI/1) ou 2 (NT990HDI/2) canais de saída NMEA 0183 isolados. Os canais de saída podem ser definidos de forma independente para IEC 61162/1 (4800 baud) ou IEC 61162/2 (38400 baud). Um registo de velocidade com 200 ou 400 ppNm pode também ser ligado ao NT990HDI para fornecer informações de velocidade NMEA 0183 a sistemas proprietários. Todas as entradas para o NT990HDI são Opto-Isoladas para eliminar problemas de modo comum e de carga. As frases de saída NMEA 0183 podem ser definidas apenas para rumo ($HEHDT), rumo e taxa de viragem ($HEROT), rumo e velocidade ($VDVHW) ou rumo, taxa de viragem e velocidade. A informação sobre o rumo é permanentemente apresentada num ecrã LED de 4 dígitos com intensidade variável para visualização nocturna, enquanto as funções de alarme incorporadas, accionadas por monitores internos, avisam de falhas na entrada do rumo ou na saída NMEA. Um relé interno de monitorização da alimentação fornece um contacto normalmente aberto (N.O.) ou normalmente fechado (N.C.) sem tensão para avisar de falhas na alimentação. Classificação do contacto 1A@30Vdc Adequado para ligação à fonte de alimentação de 11-40Vdc, o NT990HDI pode ser alimentado através do teclado ON/OFF montado na unidade ou a partir de um local remoto através dos terminais de alimentação remota também fornecidos.
