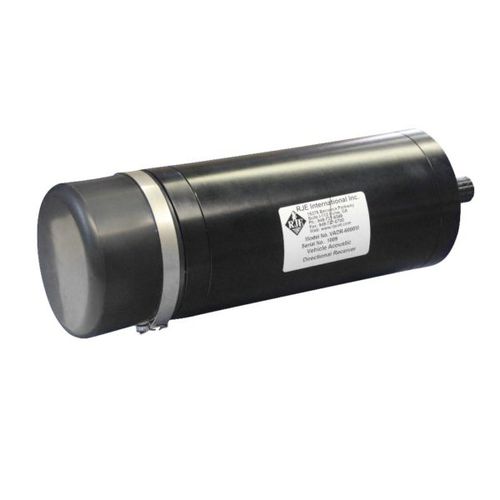

Receptor subaquático VADR-6000M

para ROVacústicodirecional

Os receptores acústicos direccionais VADR-6000M são pequenos mas robustos receptores de pinger passivos. A unidade assiste os operadores de ROV e AUV no rastreio de fontes sonoras acústicas de 8kHz a 45kHz. Os receptores utilizam um protocolo RS232 para comunicação de e para a superfície. Os receptores da série VADR podem também rastrear os transponders acústicos ATT-400 e têm profundidades operacionais de 6.000m. Modo Receptor Pinger RECEBER LARGURA DE BANDA 8 a 45kHz em incrementos de 100Hz SENSIBILIDADE DO RECEPTOR -100dB ref 1μPa @ 1 metro Modo transponder RECEBER FREQUÊNCIAS 25, 27, 28, 29, 30, 31, 32, 33, 34kHz FREQUÊNCIA DE INTERROGATÓRIO 26kHz SAÍDA ACÚSTICA 190dB ref 1μPa @ 1m SINAL ACÚSTICO Codificado FAIXA DO SISTEMA até 750m (2,461ft) Hidrofone direccional LARGURA BEAM 40 ± 5 graus Cónico INDICAÇÃO DE ROLAMENTO 4 BINS: Esquerda ou direita, 3, 8, 20 ou > 20 graus PRECISÃO DOS ROLAMENTOS 5 graus nominais em BINS 1 e 2 RESOLUÇÃO DE ROLAMENTO 2 graus Interface de controlo RS232 9600 Baud, Sem Paridade, 8 Bits de Dados, e 1 Stop Bit CONECTOR 5 pinos Subaquático Pluggable SOFTWARE DE INTERFACE Microsoft OS, desde que VOLTAGEM DO INPUT 18 a 32VDC, 24VDC nominal Mecânica/Ambiente HOSPEDAGEM Revestimento duro de alumínio anodizado CLASSIFICAÇÃO DE PROFUNDIDADE 6,000m (19,685ft) PESAGEM 6.8kg (15lbs) no ar/5,5kg (12lbs) na água DIMENSÕES 12.7cm(Ø) x 28,0cm(L) (5,00in(Ø) x 11,0in(L)) GAMA DE TEMPERATURAS DE FUNCIONAMENTO -18°C a 43°C (0°F a 110°F)
