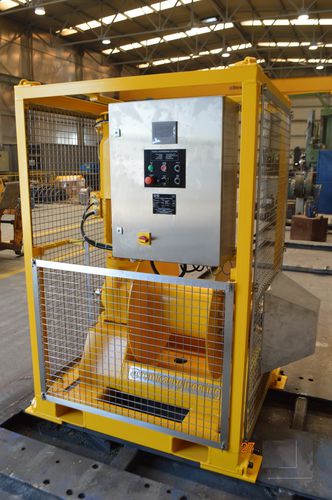

Guincho para estaleiro naval 0.7Te

elétrico

Princípio de Funcionamento: O tambor de guincho de tensão constante é acionado por um motoredutor elétrico SEW de 11 kW através de um eixo de saída. O motor de tambor com velocidade variável aciona o motor elétrico do tambor com velocidade variável de acordo com os sinais de controle e o setpoint de rpm do potenciômetro. O controle de tensão também é controlado pelo variador de velocidade com tensão variável de acordo com o ponto de ajuste do potenciômetro O lado não motriz abriga o rolamento e a mola. O Slipring não está dentro do escopo de fornecimento A combinação do motor elétrico da SEW está equipada com uma unidade de freio à prova de falhas. O freio, sendo à prova de falhas, deve ser sempre ligado por defeito se, por qualquer razão, a alimentação eléctrica se perder ou se o joystick estiver na sua posição central (neutra) 0.Ficha técnica 7Te - 500m Peso sem cabo 1395 Kg Diâmetro do cabo 18,5 mm Capacidade 500 m Velocidade da linha - Primeira camada 66 m/min Velocidade da linha - Camada superior 110 m/min WLL - Primeira camada de 700 Kg WLL - Camada superior 381 Kg Freio Mínimo 1,5 WLL - Primeira Camada 1050 Kg Freio Mínimo 1,5 WLL - Camada Superior 571 Kg Fornecimento necessário 380-440V-3 Ph- 50/60 Hz Motor Elétrico Winch 1 1Kw IP56 IE3 Controlo Proporcional Local Joystick bidireccional, potenciómetros de controlo de tensão e velocidade Nível de vento N/A Dimensões (CxLxA) Pegada de pé 1730 x 1215 x 2065 mm 1490 x 1160 mm Anel deslizante Projetado para aceitar Schleifringkörper YK16 ou similar não dentro do escopo de fornecimento Detalhes da armação Armação com protecções, bolsos de elevação dos garfos e olhais de elevação certificados Dimensões do tambor do guinchoNúcleo do tambor Ø 380 mm, Comprimento do tambor 481 mm, Flange Ø 850 mm Detalhes do tamborBidão; o arame é armazenado em 11 posições com 26 voltas por posição
