Guincho para navio SONAR

de pesquisa oceanográficahidráulicoelétrico

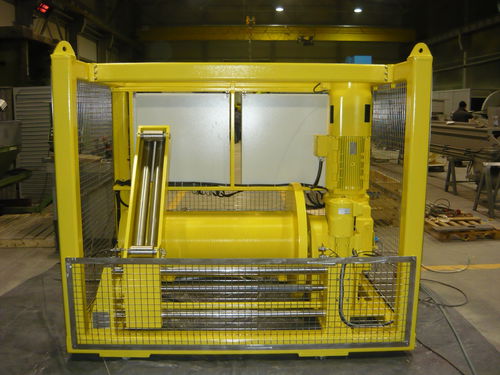

Princípio de Funcionamento: O guincho é montado em um rolamento de giro dentado externo. O rolamento é acionado por um pinhão montado no eixo de saída de um motoredutor elétrico da SEW equipado com uma unidade de freio à prova de falhas. O freio, por ser à prova de falhas, sempre é colocado por defeito se, por qualquer motivo, a alimentação elétrica for perdida, o freio será aplicado automaticamente. O nível de vento acionado eletricamente a partir do motoredutor elétrico SEW de 0,75 kW. O nível de vento é controlado por PLC, é automático com um comando manual. O Nível de vento pode ser ajustado para aceitar uma variedade de diâmetros de cabo, se necessário. O controle de velocidade é continuamente variável em incrementos de menos de 0,05 m/s através do joystick proporcional e uma IHM exibe a velocidade da linha, a carga da linha, a saída da linha e a entrada da linha. 5Te - 5500m Datasheet Peso sem cabo 6200 Kg Diâmetro do cabo 17,3 mm Capacidade 5500 m Velocidade da linha - Primeira camada 45 m/min Velocidade da linha - Camada superior 76 m/min WLL - Primeira Camada 5657 Kg WLL - Camada superior 3360 Kg Freio Mínimo 1,5 WLL - Primeira Camada 10498 Kg Freio Mínimo 1,5 WLL - Camada Superior 6236 Kg Fornecimento necessário 380-440V-3 Ph- 50/60 Hz Motor Eólico Elétrico de Nível 45 Kw IP56 IE3 Nível Motor Eólico 0,75 Kw IP56 IE3 Vento nivelado Vento nivelado eléctrico automático por impulsos com regulação manual Dimensões (CxLxA) 3120 x 2400 x 2448 mm Pegada de pé 3120 x 2400 mm Anel deslizante Projetado para aceitar Trolex TX4847 ou similar não dentro do escopo de fornecimento Ângulo de saída do cabo +/-15° Plano horizontal Min -10° Max + 20° Plano vertical Detalhes da armação Armação com protecções, bolsos de elevação dos garfos e olhais de elevação certificados
