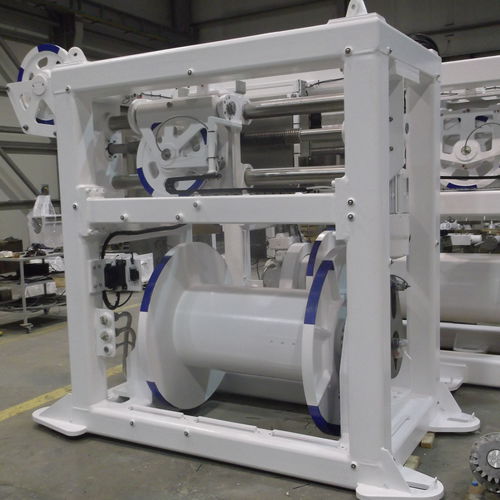

Guincho para navio MULTIFUNCTIONAL

de pesquisa oceanográficahidráulico

2.Ficha técnica 5Te - 3000m Peso sem cabo 3200 Kg Diâmetro do cabo 11,43 mm Capacidade 3000 m Velocidade da linha - Primeira camada 50 m/min Velocidade da linha - Camada superior 90 m/min WLL - Primeira Camada 2545 Kg WLL - Camada superior 1500 Kg Freio Mínimo 1,5 WLL - Primeira Camada 3900 Kg Freio Mínimo 1,5 WLL - Camada Superior 2250 Kg Fornecimento do acionamento hidráulico do guincho Requer 200 bar 130 l/min por tambor do guincho Motor Eólico Elétrico de Nível Fornecimento requerido 1.5 Kw IP56 IE3 380-440V-3 Ph- 50/60 Hz Controle Proporcional Local Joystick Proporcional Bi-direcional Vento de nível em ângulo recto - Vento de nível pulsado eletricamente automático com ajuste manual Dimensões (CxLxA) Pegada de pé 1260 x 2842 x 2207 mm 1260 x 2735 mm com opção de bloqueio de torção Anel deslizante Projetado para aceitar Focal 180 ou similar não dentro do escopo de fornecimento Princípio de Funcionamento: O tambor do guincho é acionado diretamente de uma caixa de engrenagens Bonfiglioli, motor hidráulico e combinação de válvulas de carga. O freio, sendo à prova de falhas, sempre deve, por qualquer motivo, perder a alimentação elétrica ou o joystick de controle está na sua posição central. As caixas laterais não motrizes têm um rolamento e uma mola de acionamento. O vento de 90 graus em ângulo recto de nível acionado eletricamente pelo motoredutor elétrico SEW de 1,5 kW. O vento de nível é controlado por PLC, é automático com um comando manual. O nível de vento pode ser ajustado para aceitar uma variedade de diâmetros de cabo, se necessário. A IHM exibe velocidade da linha, carga da linha, saída da linha e entrada da linha com o fornecimento de monitoramento de carga com limites selecionáveis pelo usuário para o tensionamento da linha.
