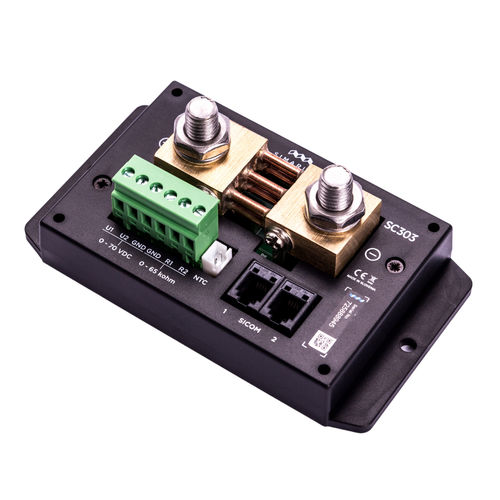

Shunt para barco SC series

O SC303 e o SC503 são uma combinação inovadora de derivação de alta amperagem e módulo de nível de tanque. O seu principal objetivo é fornecer uma monitorização completa da bateria, mostrando-lhe o estado completo da carga de uma bateria ou banco de baterias, a sua leitura de corrente e leitura de tensão, bem como a temperatura do compartimento da bateria. Com entradas adicionais que são fornecidas no próprio módulo, este também pode servir para monitorizar sensores adicionais de tensão ou resistência, tais como sensores de nível do depósito. O shunt de alta amperagem também pode ser utilizado para medição: - o consumo de corrente dos consumidores pesados (inversores, propulsores de proa e de popa, guinchos de âncora) - a corrente dos geradores (carregadores de terra e painéis solares) A principal diferença entre eles é o limite de corrente contínua que permitem, nomeadamente 300 amperes para o SC303 e 500 amperes para o SC503. Possuem: - 2 entradas de tensão até 75,0 V. - 2 entradas de resistência (para a temperatura no SC503, para o nível do tanque ou temperatura no SC303). - 1 Tomada para um sensor de temperatura com um conetor JST. - 1 sensor de corrente até 300 A ou 500 A. Pode ligar os shunts ao lado LOW (-) ou HIGH (+), exceto se a tensão do sistema for superior a 35V. Neste caso, a derivação deve ser ligada ao lado LOW (-). Também é possível misturar a cablagem das derivações, ligando algumas ao lado positivo e outras ao lado negativo. Conveniente para a cablagem de adaptação em barcos e autocaravanas existentes. Várias derivações podem ser ligadas em cadeia ou ligadas aos nossos outros módulos de expansão.
