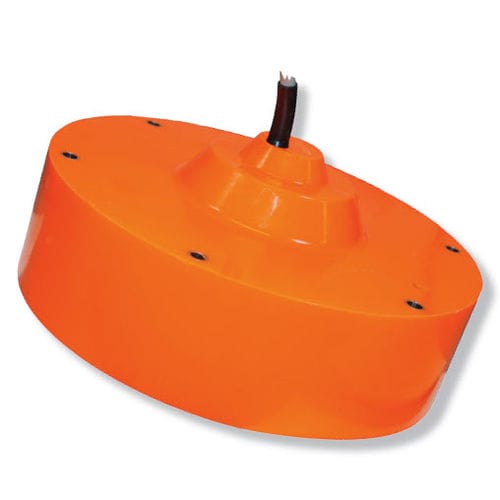

Transdutor acústico para sonda de pesca 38-9

para ecossondapara barco

O Simrad 38-9 é um transdutor de feixe único de 38 kHz. Foi desenhado principalmente para aplicações de busca de peixes e mapeamento de fundos. O Simrad 38-9 compreende um total de 88 elementos "Tonpilz". Estes oferecem um feixe relativamente estreito com uma capacidade de alcance substancial. O transdutor é normalmente montado nivelado com o revestimento do casco. O anel de aperto prende o corpo do transdutor a um anel de montagem. O anel de montagem é soldado no revestimento do casco. O transdutor também pode ser montado nivelado da mesma maneira no fundo de uma bolha ou de uma quilha de gota. O cabo transdutor penetra no casco usando um tubo de enchimento e um prensa-cabo. ESPECIFICAÇÕES FUNDAMENTAIS Frequência de operação: 38 khz Largura de feixe circular: 9 graus Comprimento do cabo: 20 metros Peso (no ar): 18 kg ESPECIFICAÇÕES TÉCNICAS Veja a folha de dados do Simrad 38-9. DOCUMENTAÇÃO DO USUÁRIO FINAL E DESENHOS DE INSTALAÇÃO Página aberta INFORMAÇÃO SOBRE PEDIDOS Número da peça: KSV-203635 Anel de montagem: 499-203336 (Obrigatório, mas não incluído na entrega) Tanque de aço: 599-203664 (Opcional)
