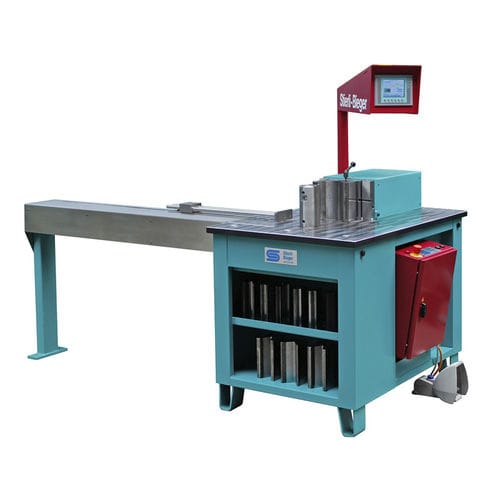

Curvadora para estaleiro naval 220 CNC

hidráulicade perfisde tubos

O Stierli-Bieger 220 CNC é um sistema muito eficiente que está equipado com um moderno ecrã táctil a cores e controlo de 2 eixos. O operador pode programar o sistema muito facilmente. Os ângulos de flexão necessários podem ser programados e ajustados após o primeiro ângulo. 200 programas podem ser guardados. Outros programas podem ser trocados através de uma interface. O ajuste do curso pode ser ajustado no programa em qualquer altura em passos de +/- 0,1° para compensar as tolerâncias relacionadas com o material. É operado com o interruptor de pé ou o cabo especial de controlo manual, com o qual o modo jogging, o modo automático e a função de endireitamento podem ser accionados. O porta-ferramentas de 130 mm e os pinos fortes com 60 mm de diâmetro permitem uma utilização versátil e a montagem conveniente das ferramentas mais simples. O suporte central dos pinos de dobragem é reforçado por um casquilho de aço endurecido. Três outros furos são para os pinos de encaixe das ferramentas de dobragem ou endireitamento de tubos. As ferramentas equipadas com o suporte de troca rápida são utilizadas para dobrar. A placa de trabalho muito grande assegura o posicionamento eficaz de peças muito grandes dobradas. O cilindro especial lubrificado a óleo guiado não requer manutenção nem guia aberta! A máquina pode ser facilmente transportada dentro da fábrica com uma grua ou um porta-paletes. Duas bandejas de ferramentas permitem o armazenamento organizado das ferramentas para que sejam sempre à mão. Potência de trabalho - 22 a / 220 kN Altura da ferramenta - 130 mm / 4,72" (polegadas) Capacidade de dobragem plana - 130 x 16 mm Capacidade de endireitamento - HEB 100 Flexão de tubos - 3/8" - 1 ½" Barra redonda - ø 35 mm Controlo - Controlo CNC Memória do programa - 200 Precisão de medição - +/- 0,1 mm Curso cilíndrico - 200 mm Curva em U mais pequena com punção de secção estreita - 45 mm Velocidade do cilindro - 0,60 m/min
