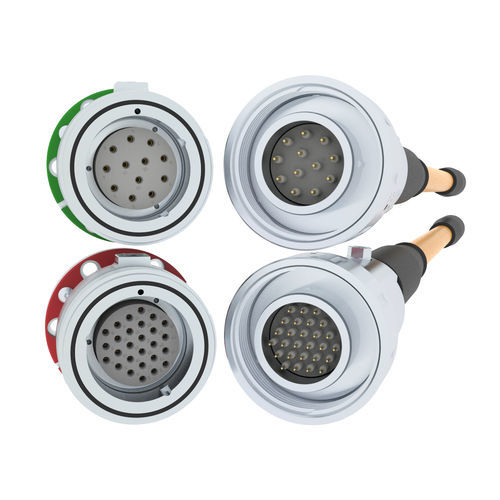

Conector elétrico Triton® API 16D

subaquático12 contatos14 contatos

Os conectores Triton® API 16D Dry-Mate podem ser acoplados à mão e foram concebidos para sistemas de ligação eléctrica submersíveis com requisitos de conformidade com a norma API 16D, em que as barreiras de vedação permitem a realização de testes após a instalação. Cada conjunto de conectores é composto por uma ficha de conetor de extremidade de cabo (CCP) com mangueira cheia de óleo com pressão equilibrada (PBOF) e um recetáculo de conetor de flange (FCR) com porta de teste. Todos os modelos apresentam a utilização de materiais robustos, incluindo os módulos eléctricos sobremoldados. Os módulos eléctricos utilizam plásticos de engenharia em vez dos tradicionais materiais GRE para proporcionar uma fiabilidade do produto superior aos actuais padrões da indústria. As vedações de barreira dupla também são utilizadas em todo o projeto, e a parte traseira dos conectores CCP é especificamente projetada para ser robusta o suficiente para suportar o impacto das ondas e as condições de implantações repetidas. As configurações actuais incluem versões de 12 e 27 vias. Cada uma delas é fabricada em embalagens semelhantes, mas cada uma apresenta sistemas de chaveamento exclusivos, que impedem o acoplamento de pares incompatíveis. Outras configurações estão disponíveis mediante pedido Principais caraterísticas: portas de teste compatíveis com API 16D: 3ª edição Utiliza plásticos de grau de engenharia em vez do tradicional material GRE Combinações únicas de chaveamento e cores ESPECIFICAÇÕES GERAIS Profundidade operacional da água - 15.000 pés [4.572m] Temperatura operacional - -13°F a +122°F [-25°C a +50°C] (água do mar) -20°F a +122°F [-29°C a +50°C] (ar) Temperatura de armazenamento - -22°F a +140°F [-30°C a +60°C] Pressão operacional - até 6.675 psi [460,2 bar] (incluindo porta de teste) Pressão de teste - 10.000 psi [689,5 bar] Ciclos de acoplamento/desacoplamento - 100 Interface mecânica - acoplamento seco (acoplamento manual)
