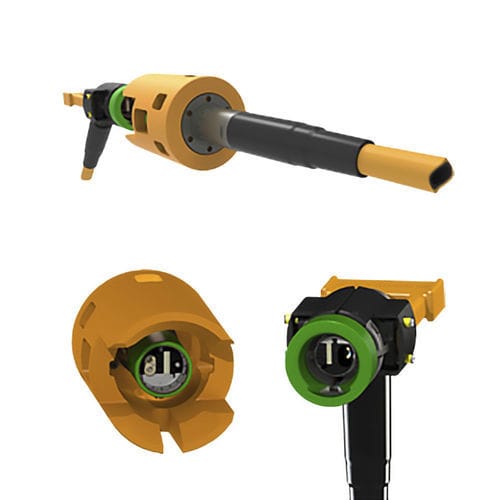

Conector elétrico NRH

de ROV2 contatos4 contatos

Os módulos de controlo submarino e as terminações de umbilicais têm frequentemente necessidade de transmissão de energia e de dados a alta velocidade através de fibra ótica. Para enfrentar este desafio, o conetor NRH combina duas tecnologias comprovadas da Teledyne ODI para aplicações que requerem até quatro circuitos ópticos e dois circuitos eléctricos de 30 amperes. O NRH incorpora caraterísticas evolutivas de design Mark III para aumentar a eficiência e reduzir os riscos durante a intervenção do ROV. Num dos lados do conetor, o design patenteado Rolling Seal exclui a água e o lodo da região onde os ferrolhos ópticos entram em contacto, proporcionando uma conduta transparente cheia de óleo para os ferrolhos entrarem em contacto e criarem um caminho ótico de baixa perda. Com a filosofia de design Teledyne ODI Dual Seal, o lado Nautilus do conetor possui dois reservatórios de óleo independentes, fornecendo duas barreiras completamente separadas para a entrada de água do mar. A conceção patenteada dos contactos eléctricos permite que o pino entre nestes reservatórios e transfira a vedação através de um pino de vaivém e de um conjunto de vedação de alisador duplo. As configurações incluem corpos de acoplamento ROV ou manual, com pinos ou soquetes na metade do conetor do cabo voador. Está disponível uma configuração alternativa do NRH, invertendo a posição dos contactos de modo a que as tomadas estejam localizadas no cabo voador. Isto alivia quaisquer preocupações de segurança com pinos activos não detectados no cabo voador durante a configuração ou Teste de Integração no Local (SIT). Os casquilhos amarelos com chaveamento de ±40° no lado oposto dos designs ópticos padrão impedem o acoplamento com o NRH padrão. Caraterísticas principais: Dois circuitos eléctricos, quatro circuitos ópticos 30 anos de vida útil
