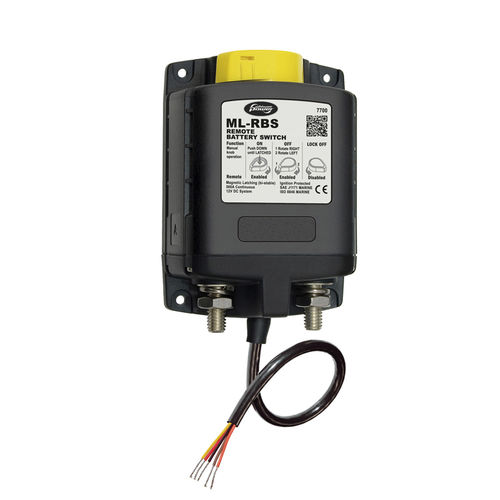

Relé para barco 50214735

para circuitos elétricos

GERAL Modelo tipo - 12 VDC Relé de carga com trinco magnético, baterias de ligação Tipo de circuito - ACR Bi estável INPUT Entrada da bateria - 2 Trocar Posições - 2 Comando manual - Bloqueado I 10 Classificação por manivela 10 seg - 2500A I 60 Cranking rating 1 min - 1100A I 300 Cintermitente classificação 5 min - 700A I C continuar classificação - 500A Vmno Tensão máxima de operação - 32VDC Tensão do circuito de controle - 10.1..16.5VDC Corrente de Operatiuon contínua - < 40mA Corrente de operação ao carregar - < 7 A Interruptor de controlo remoto ao carregar - 100 mA Combina automaticamente os bancos de baterias quando os níveis de tensão dos sentidos estão: - Acima de 13,5 por 30 segundos. / Acima de 13,0 por 90 seg. Isola automaticamente os bancos de baterias quando os níveis de tensão detectados são: Acima de 13,5 por 30 seg. / Acima de 13,0 por 90 seg: - Abaixo de 9,6V (bloqueio por subtensão) / Abaixo de 12,35V durante 10 seg. / Abaixo de 25,5V durante 30 seg. / Acima de 16,2V (bloqueio por subtensão) GERAL Temperatura ambiente de operação - -20ºC ... +40ºC Temperatura de armazenamento - -25ºC ... +85ºC Umidade de operação - 95%, sem condensação Comutação de corrente viva - 100.000 cilindros MECÂNICO Terminais de ligação - M10 (3/8'-.16) Comprimento do pino de ligação - 23 mm Torque máximo do pino terminal - 15,5 NM (140 in-lb) Material do terminal - cobre estanhado Largura da caixa - 95,25 mm Altura do invólucro - 138,94 mm Profundidade da caixa - 51,56 mm Peso - 0,8 kg Centros de montagem de furação - 114,3mm * 76,20mm Filetes de montagem - 4 mm Classe de Protecção de Ingresso - IP66 Cor do Invólucro - RAL9011 Preto Grafite Folga do cabo - 28,4 mm (1,12') Proteção contra Ignição - SA J1171 Marcações - CE, Iso 8846
