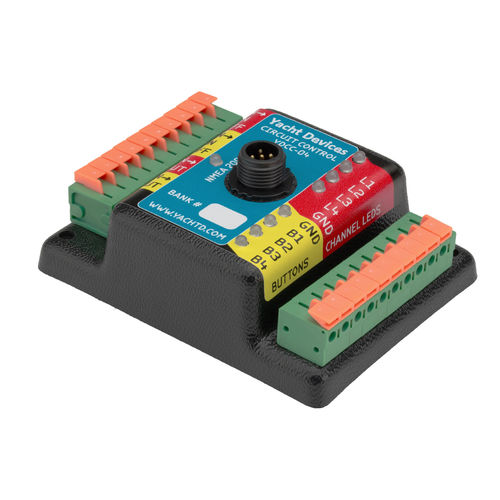

Módulo de controle com relés para iate YDCC-04

O Circuit Control contém quatro relés de travamento (bi-estáveis), que podem ser gerenciados a partir de botões de controle conectados com indicadores LED ou sobre NMEA 2000 com mensagens padrão. O Circuit Control é o componente central do nosso sistema de comutação digital. Além dos botões conectados, as cargas podem ser gerenciadas a partir de modernos plotters gráficos, com "botões virtuais" nos Web Gauges do nosso Wi-Fi Gateway, ou automaticamente a partir dos nossos sensores. Para configurar postos de controle adicionais com botões físicos duplicados e indicação, use o Switch Control YDSC-04. O diagrama acima mostra como o interruptor flutuante e a bomba de esgoto estão conectados ao Controle de Circuito. O botão de 16 mm com LED integrado comuta a bomba entre os modos manual e automático, e indica o estado real. A bomba também pode ser controlada a partir do seu smartphone. A página Web Gauges do NMEA 2000 Wi-Fi Gateway (que está ligada ao conector 2-Way NMEA 2000) está aberta no ecrã. A bomba também pode ser manobrada a partir de botões ligados ao Switch Control (também ligado à ligação 2-Way NMEA 2000). Os terminais dos dispositivos são mostrados no Apêndice C. Características eléctricas do Circuito de Controlo: quatro canais: dois com contactos normalmente abertos (ON-OFF) e dois com contactos de comutação; os relés de travamento (bi-estáveis) consomem electricidade apenas durante o processo de comutação e permanecem no seu último estado após o dispositivo ser desligado; a corrente máxima de carga constante por canal é 10A, o pico é 20A (4 segundos, ciclo de trabalho 10%); capaz de comutar as cargas de corrente contínua (CC) e corrente alternada (CA) até 400 V; isolamento de alta tensão com uma carga, 5000 VRMS; um o consumo do dispositivo de verragem é de apenas 30 mA.
